Low-pass Filter voor HF

Om mijn Spectrum Analyzer beter te leren kennen, leekt het me leerzaam en nuttig om eens een low-pass filter te bouwen en te meten.

Uitgangspunt was het gebouwde ontwerp van PA0FRI welke goede resultaten heeft bereikt met zijn ontwerp.

Begonnen werd met het wikkelen van de spoelen, welke ik in tegenstelling van PA0FRI gemaakt heb van 4mm2 vertind koperdraad ipv 6mm2 vertind koper.

deze spoelen worden later op waarde gebracht door het uittrekken / samendrukken van de wikkelingen.

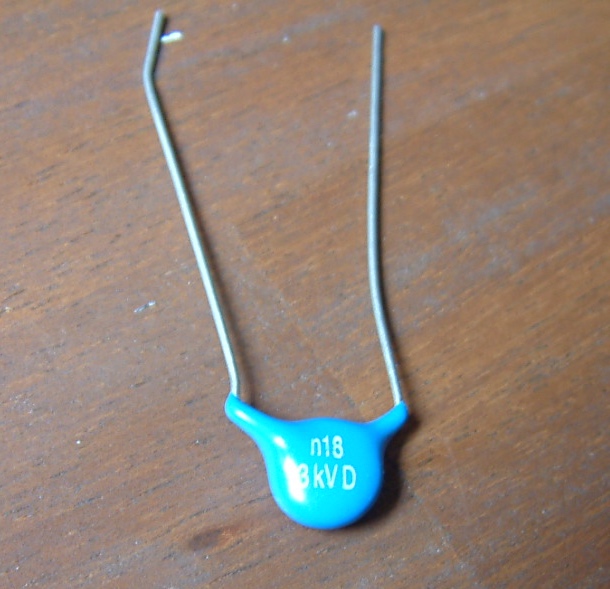

De condensatoren in dit project zijn 3Kv types met de waarden van 150pF en 180pF

Hierna lag het project enige tijd stil vanwege het ontbreken van een geschikte HF dichte behuizing welke groot genoeg is om het geheel te omvatten.

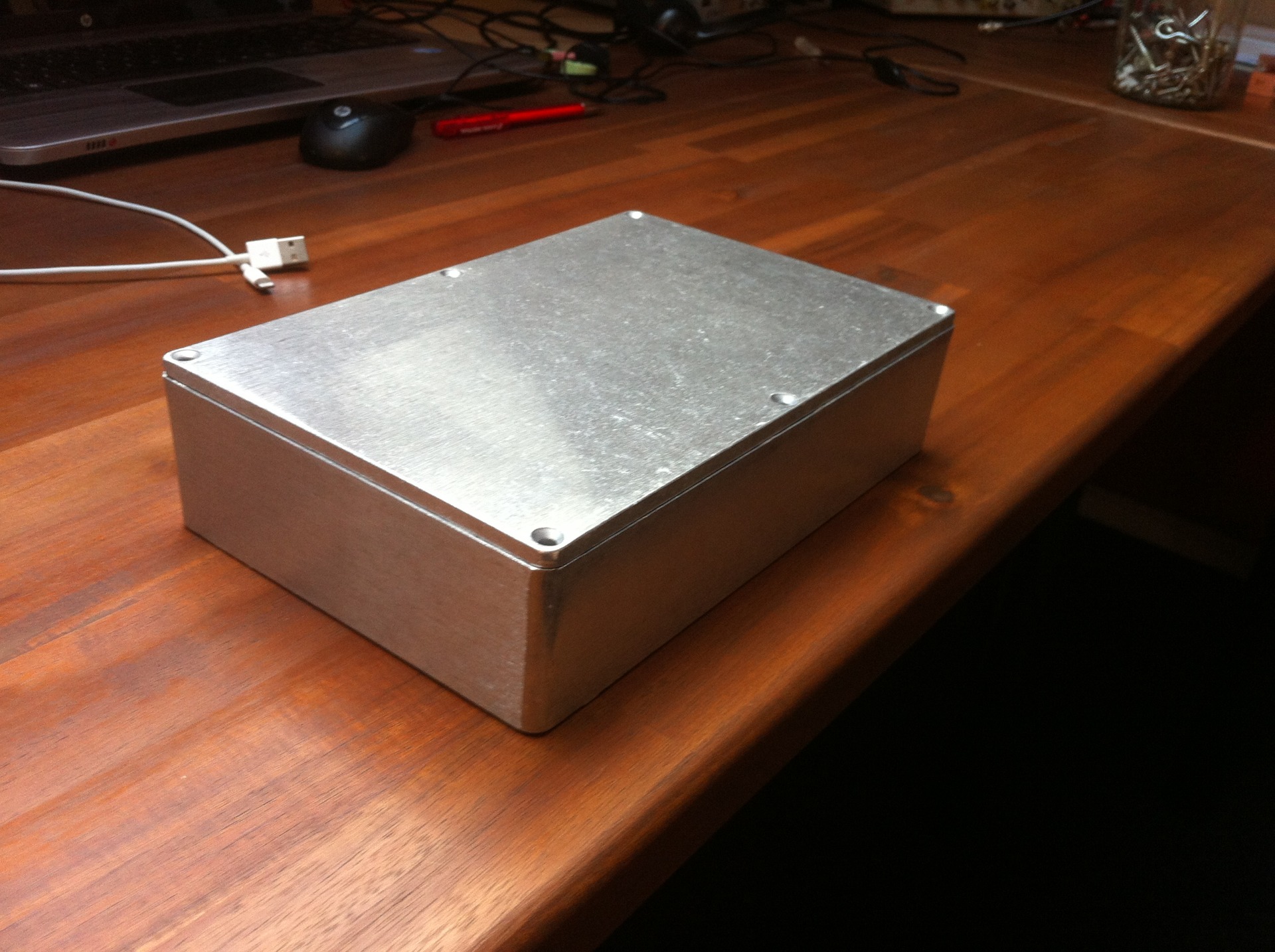

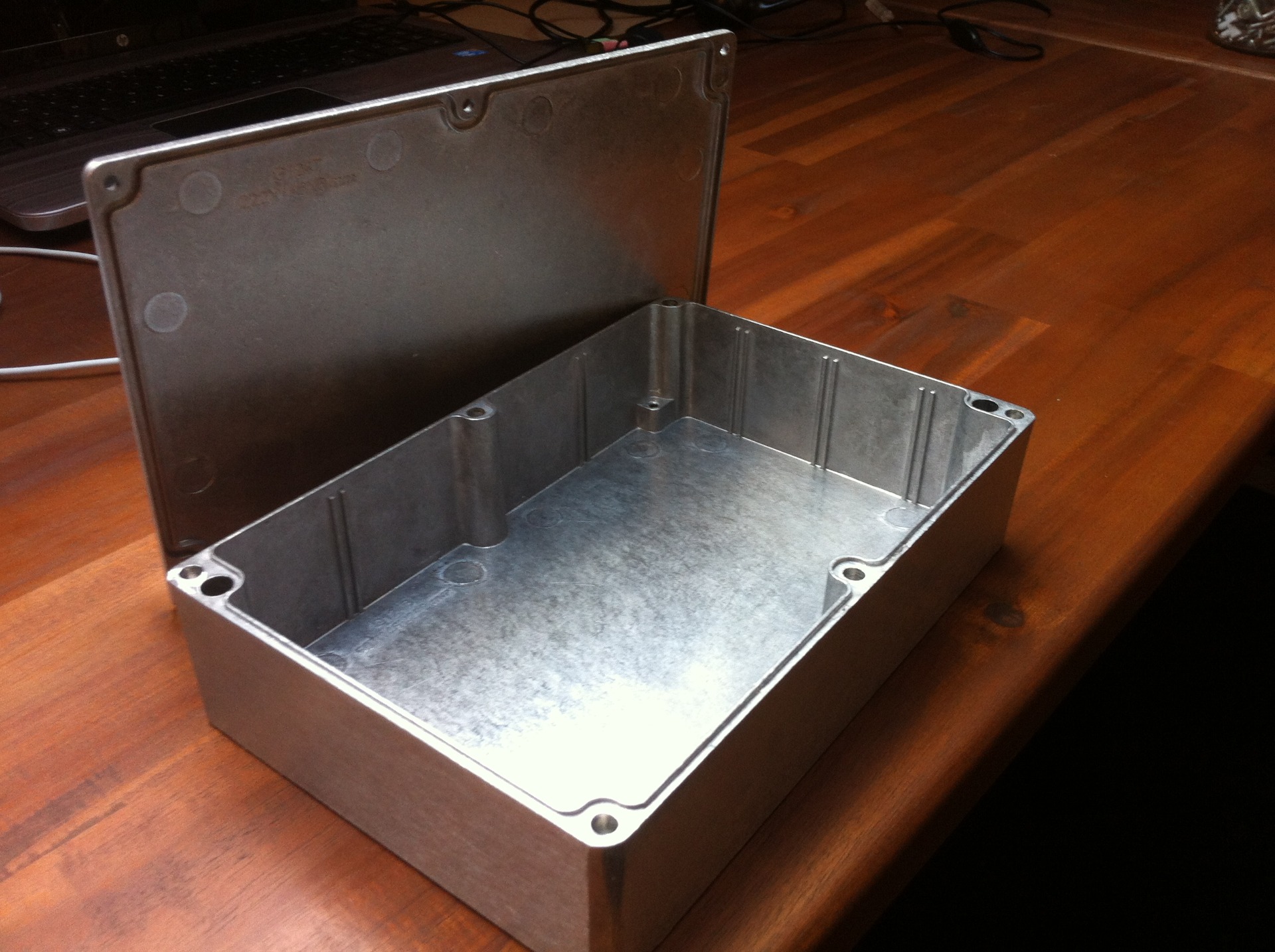

Gevonden werd de behuizing op de radiomarkt te Bladel, het werk ging weer verder.

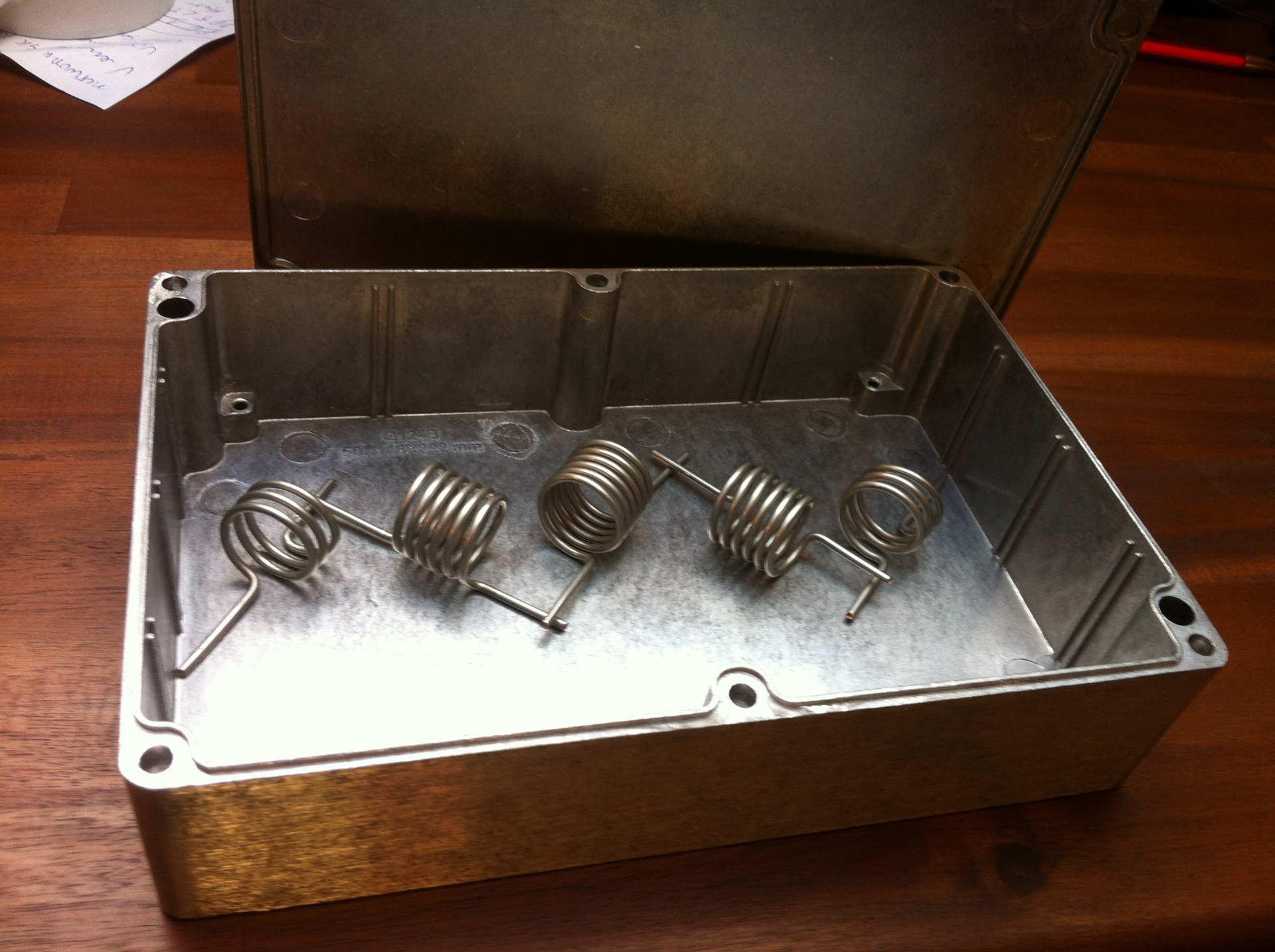

Hier het voorbeeld van hoe ik het gedacht had te gaan inbouwen:

Zoals u ziet zou het er net in kunnen passen, ook had ik op de radiomarkt mooie keramische afstand busjes gevonden die de spoelen mooi stevig op hun plaats kunnen houden.

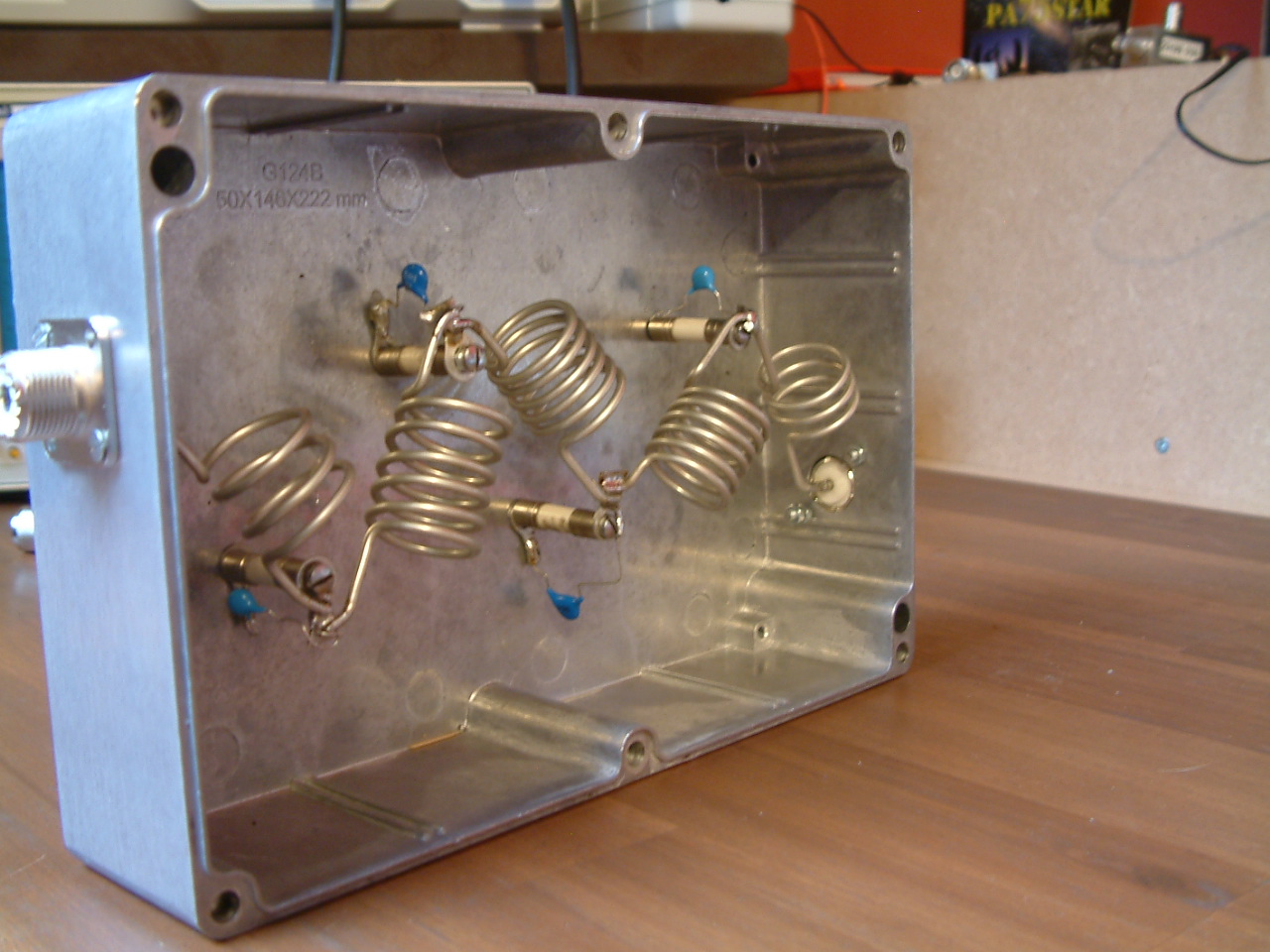

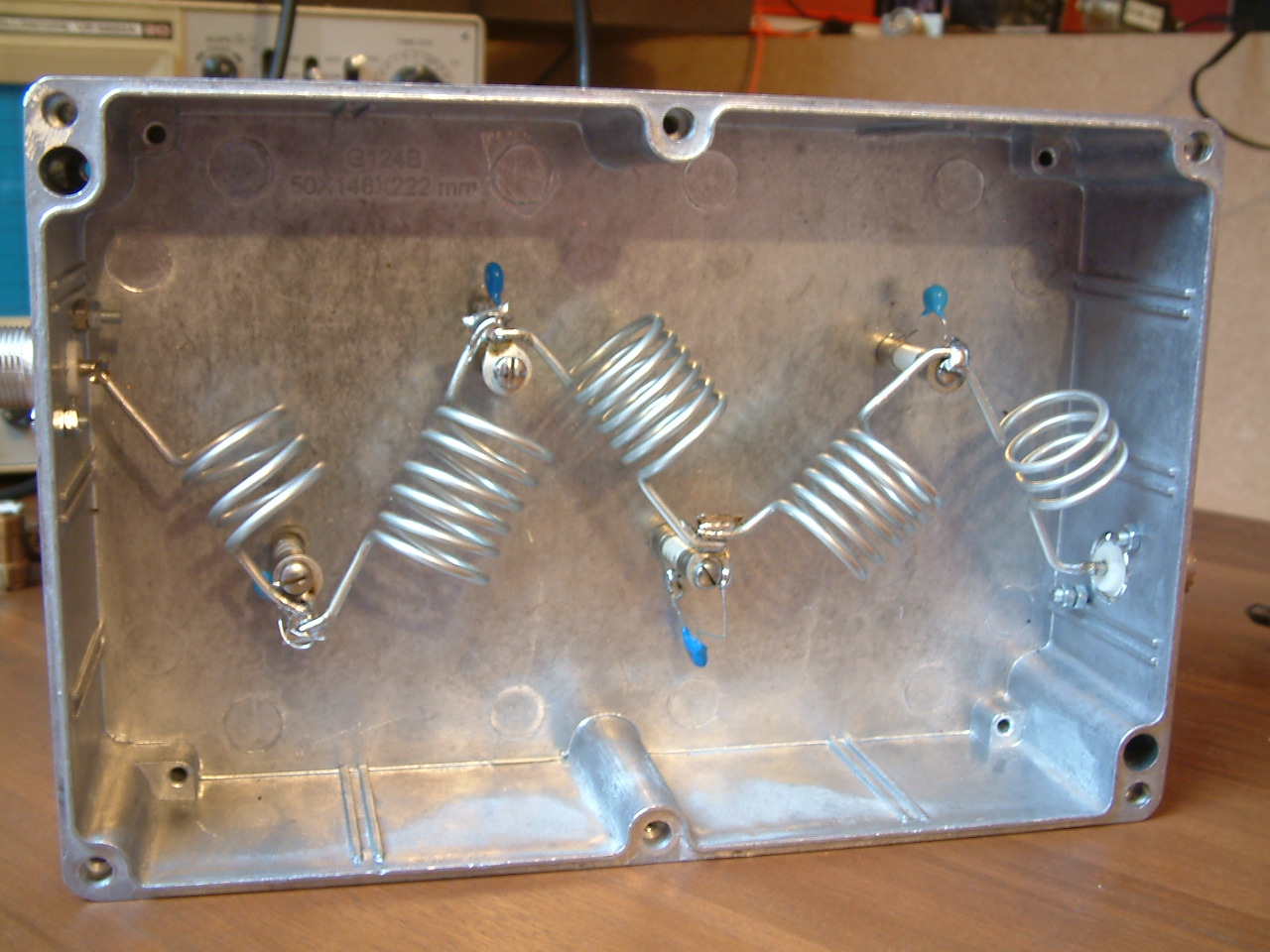

Nu het boren en solderen was het resultaat niet onaardig en zag het er goed uit, nu alleen nog benieuwd naar de resultaten op de analyzer om te zien of het filter ook effectief zal zijn.

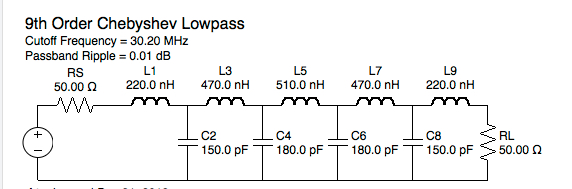

De berekening van het filter om de waarden van de spoelen tebepalen is gehaald uit onderstaand schema en berekend door de ingevoerde gegevens:

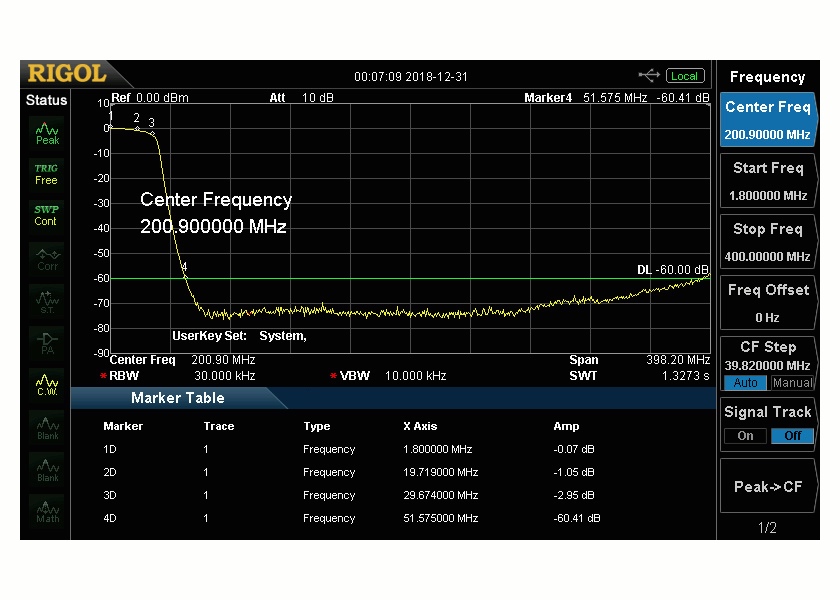

Dan het uur van de waarheid; de meetgegevens, allereerst het resultaat van het filter met een start frequentie van 1800 Khz tot een frequentie van 400 Mhz;

Te zien is de start frequentie gesteld op 1800 Khz, op deze frequentie is de demping 0,07 dB

Het 1 dB punt ligt op ongeveer 19,7 Mhz, en het 3 dB punt ligt op ongeveer 29,6 Mhz.

De verzwakking zal op de 10 meterband dus wel iets hoger liggen maar dat neem ik voorlopig maar voor lief.

Het 60dB punt ligt op ongeveer 50Mhz, en vandaar uit gaat de verzwakking zelfs nog verder tot onder 70 dB.

Het 60 dB punt komt weer in beeld bij 400Mhz

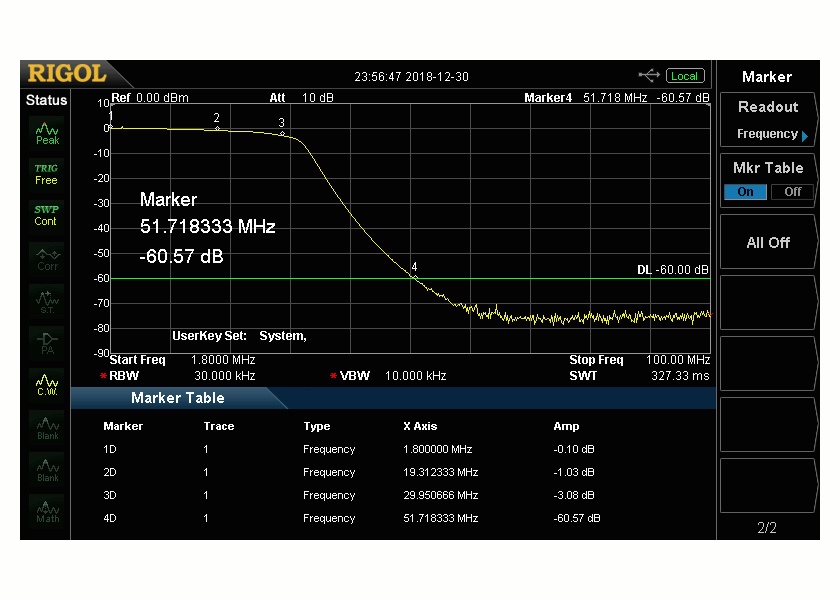

Dan een close-up van het spectrum tot 100Mhz:

Hier zijn de meetwaarden weer iets nauwkeuriger gesteld en geeft het 1dB punt een frequentie aan van 19,3Mhz het 3dB punt ligt op 29,9 Mhz, en het 60dB punt op 51,7 Mhz.

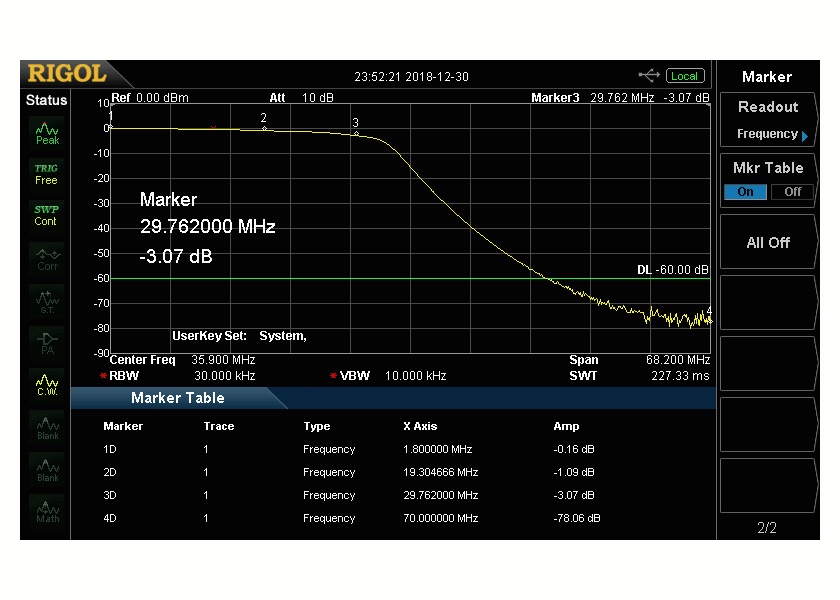

Nogmaals verder ingezoomd, en de frequentie gesteld op 1800Khz tot 70Mhz, de resultaten mogen er zijn.

dan is dit het eind resultaat, een mooi en leerzaam project, en mijn dank gaat uit naar PA0FRI voor de duidelijke uitleg op zijn site.
