Antenne Systemen
Op deze pagina voorbeelden van de antenne(s) welke ik gebruik of heb gebruikt in het verleden.

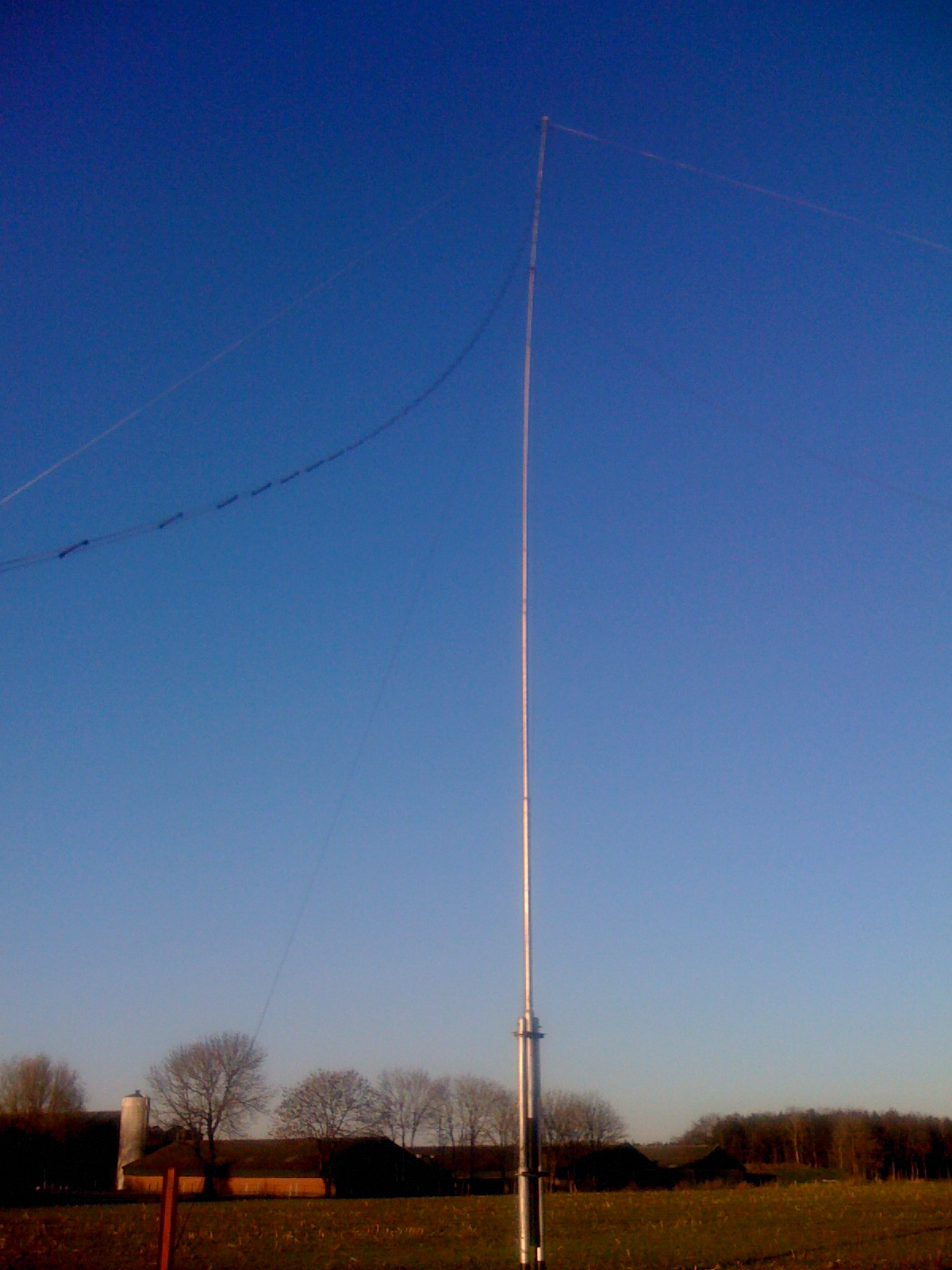

Het verleden, op mijn vorige woon adres had ik de beschikking over voldoende ruimte om een full size 80m inverted V te plaatsen.

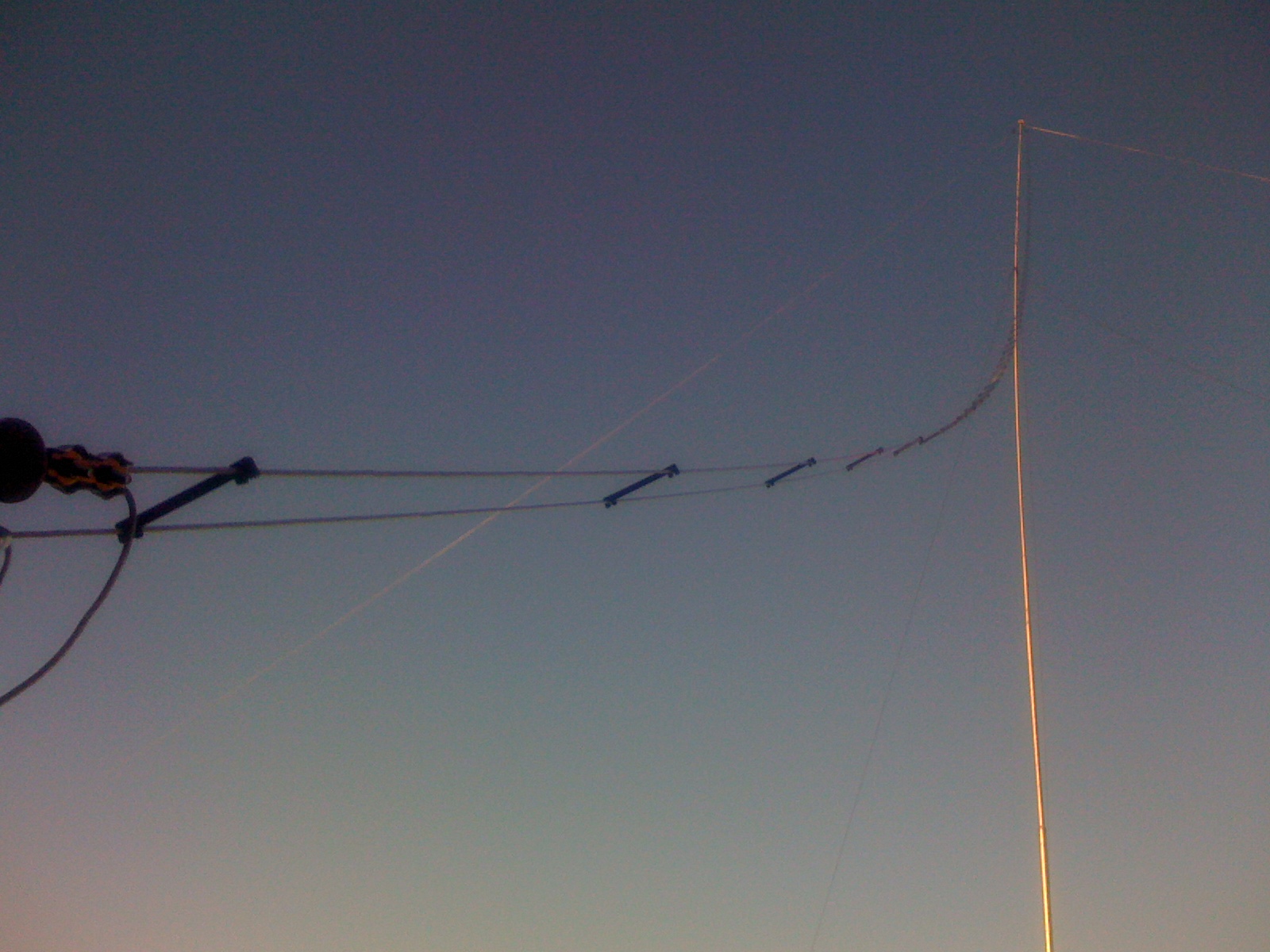

vanuit hier een zicht op de voedingslijn gemaakt met de bekende rozenclips
deze antenne werd niet gebruikt voor uitzendingen,(ik had mijn licentie nog niet) maar werd gebruikt voor de RACAL RA17L en voor antenne voor de oude radio's
Inverted V symmetrisch gevoed.
de antenne is geconstrueerd met een 18 meter lange spiderbeam mast welke op de keuken aanbouw is geplaatst.
De antenne is redelijk goed in en uit te schuiven wat voor mij nogal noodzakelijk is daar ik niet veel tui mogelijkheden heb en uit veiligheids oogpunt voor bliksem.
Voorheen gebruikte ik een End-fed antenne welke op de banden 10-20-en 40m perfect werkte, maar op vanwege ruimte gebrek niet goed te krijgen was op 80m laat staan op 160m :-)
dit is de situatie sinds Mei 2018.

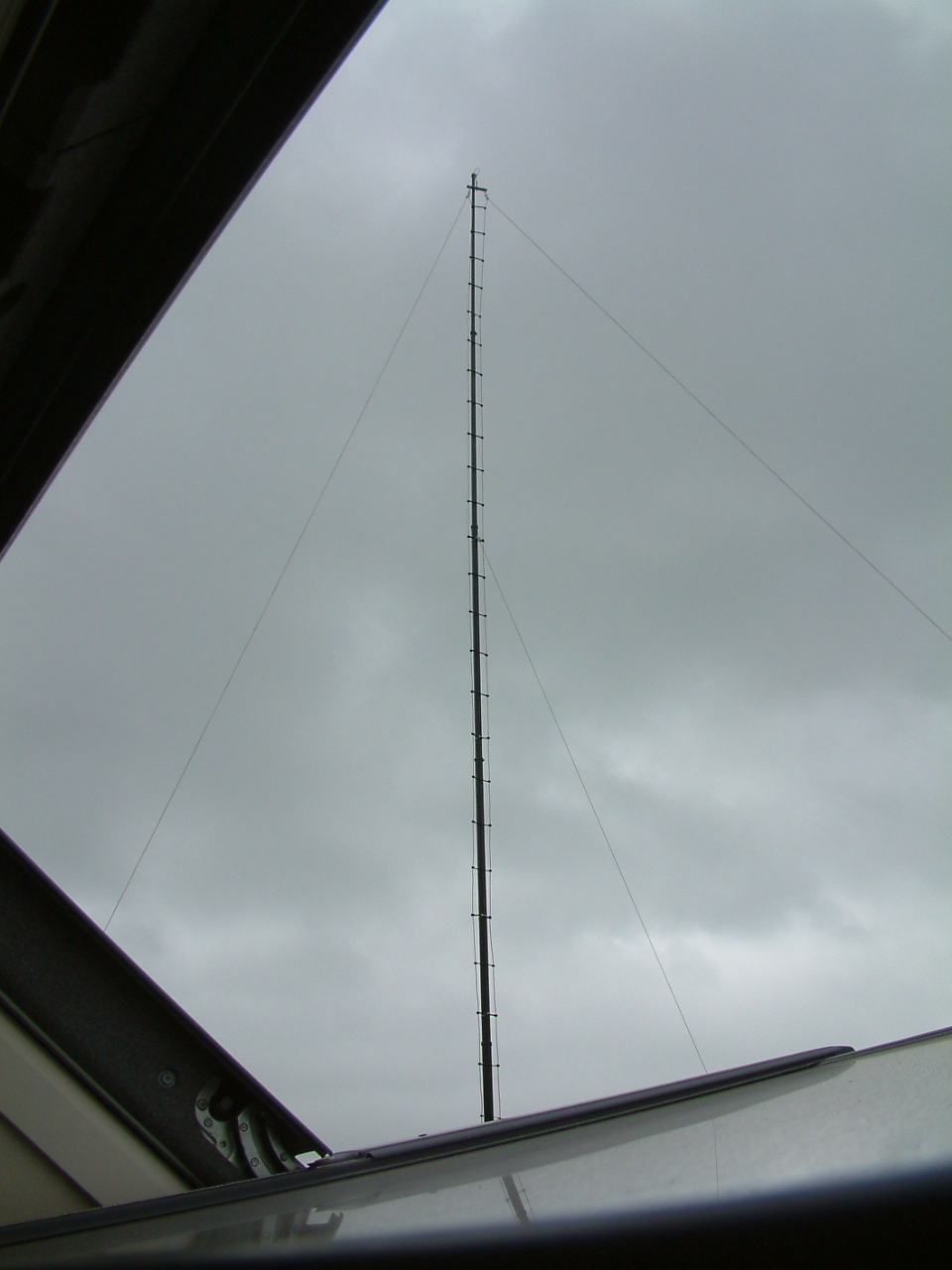

Vannuit het raam van de shack een uitzicht op de antenne met voedingslijn.

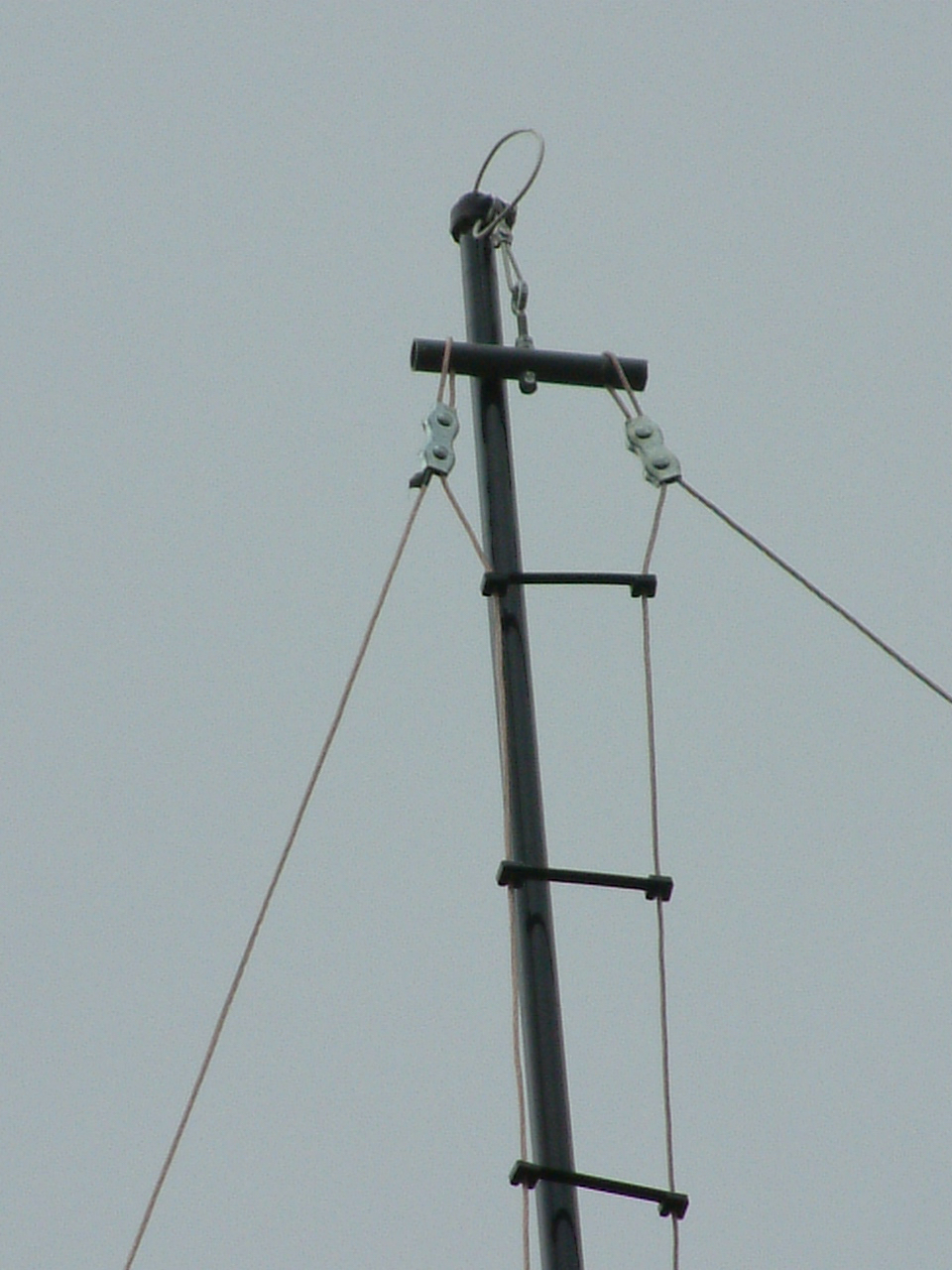

De top van de antenne op 16 meter hoogte vanaf de grond.
dipool helften en voedingslijn zijn uit 1 stuk 1mm2 geïsoleerd soepel draad.

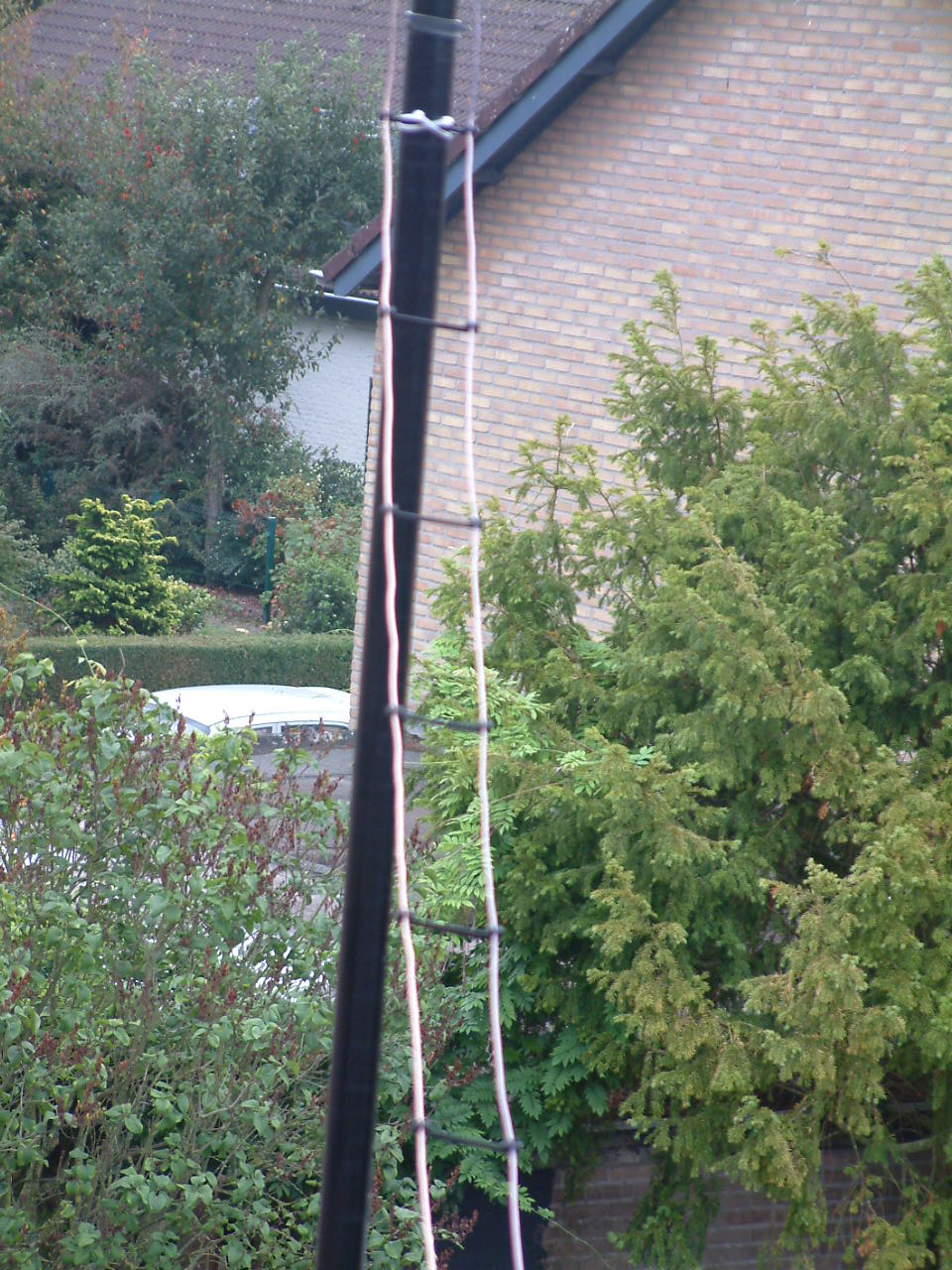

Zicht op de voedingslijn welke hier schuin naar beneden naar het dak geleid word, alwaar ze overgaat in afstand houders.
De afstandhouders.
Afstandhouders zorgen er voor dat de energie welke door de voedingslijn naar de antenne word overgebracht minder aan verlies onderhevig is, de voedingslijn mag dus niet zo maar over de dakpannen liggen.
je kan afstandhouders kopen,maar nog leuker is het om ze zelf te maken! dit kan vrij simpel.

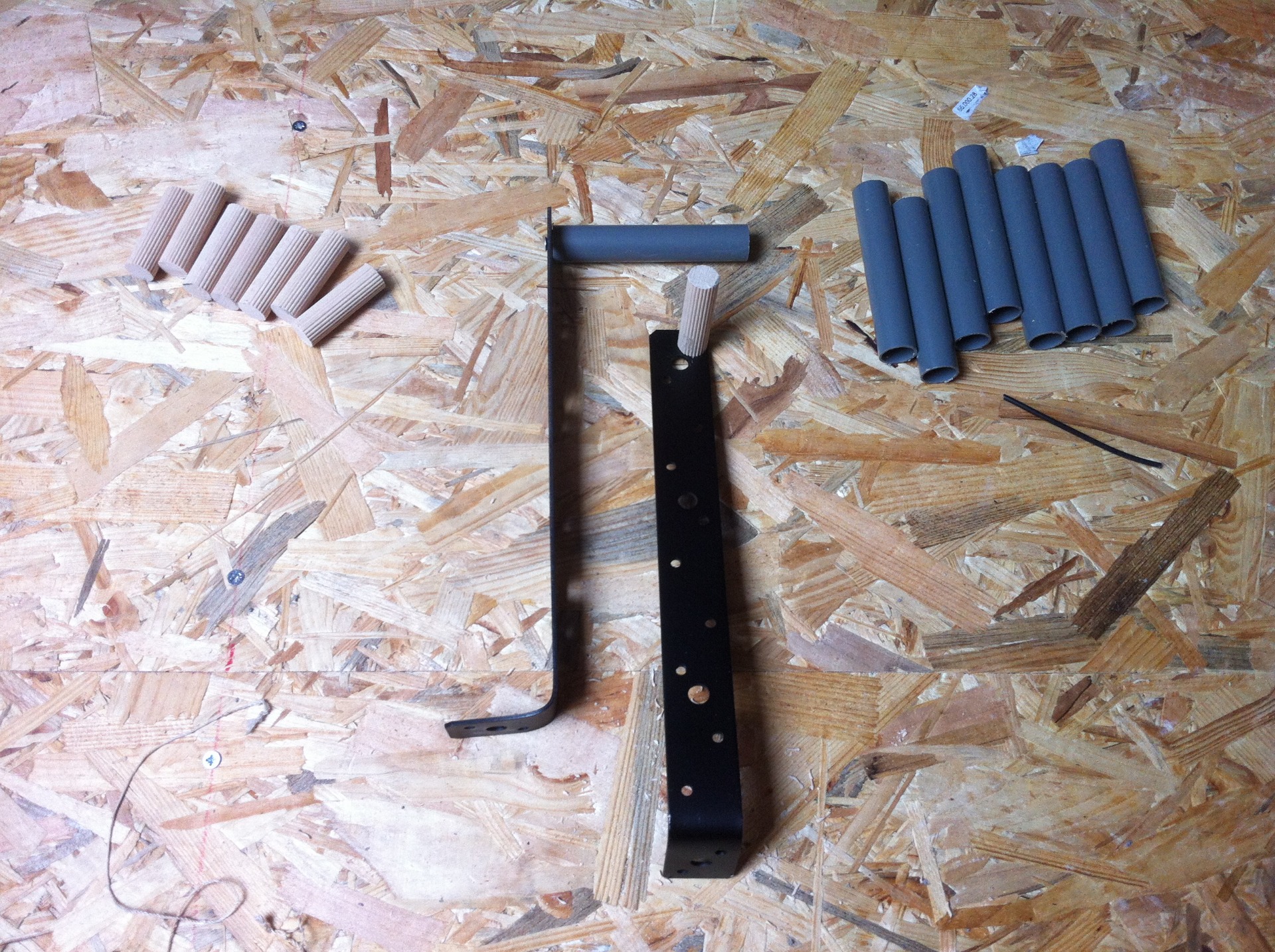

een metalen muuranker ( bouwmarkt) zwart gespoten voor het niet opvallen, deuvels welke precies in een 16mm hostaliet electrabuisje vallen en rozenclips
foto zegt genoeg.

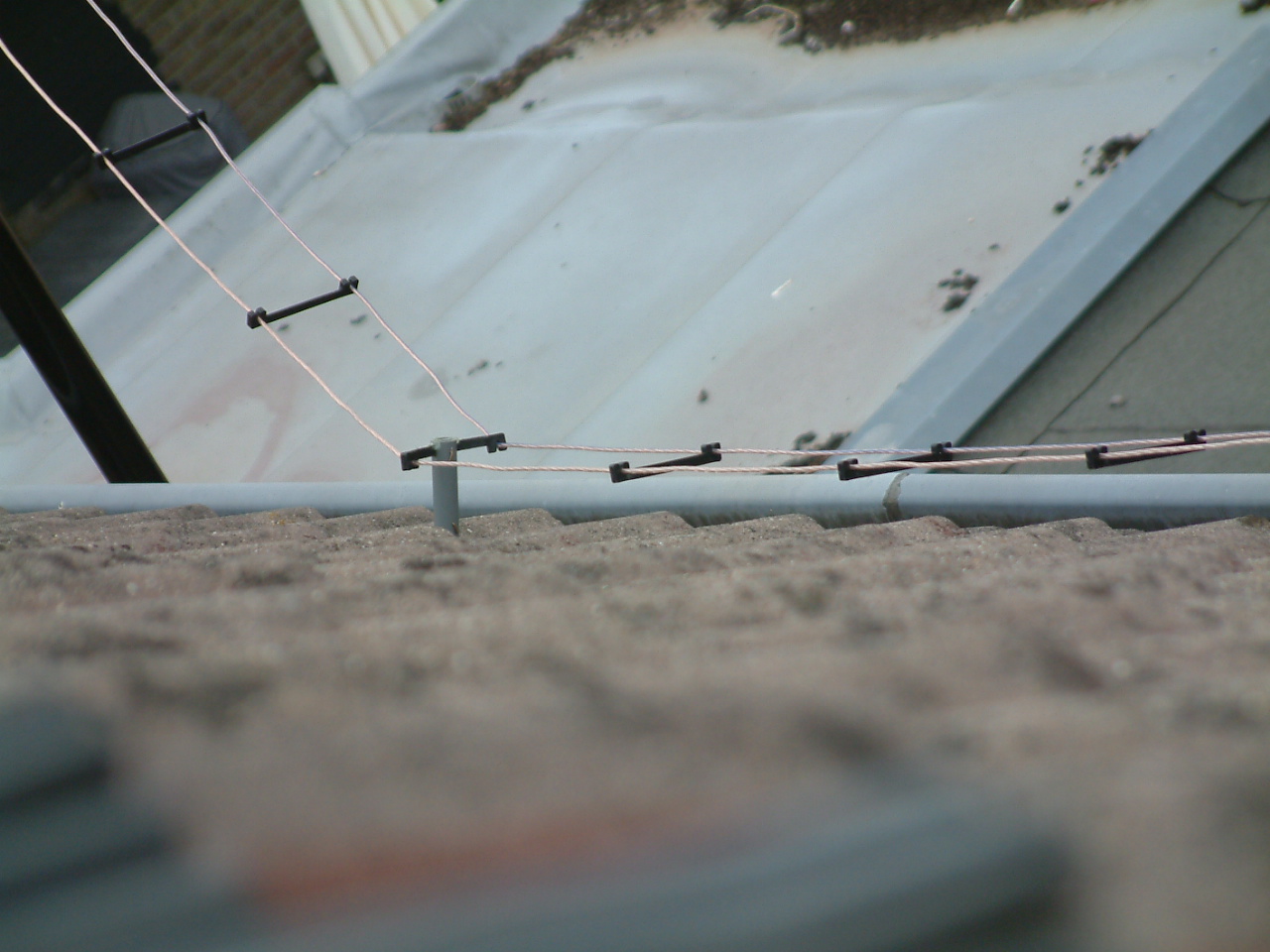

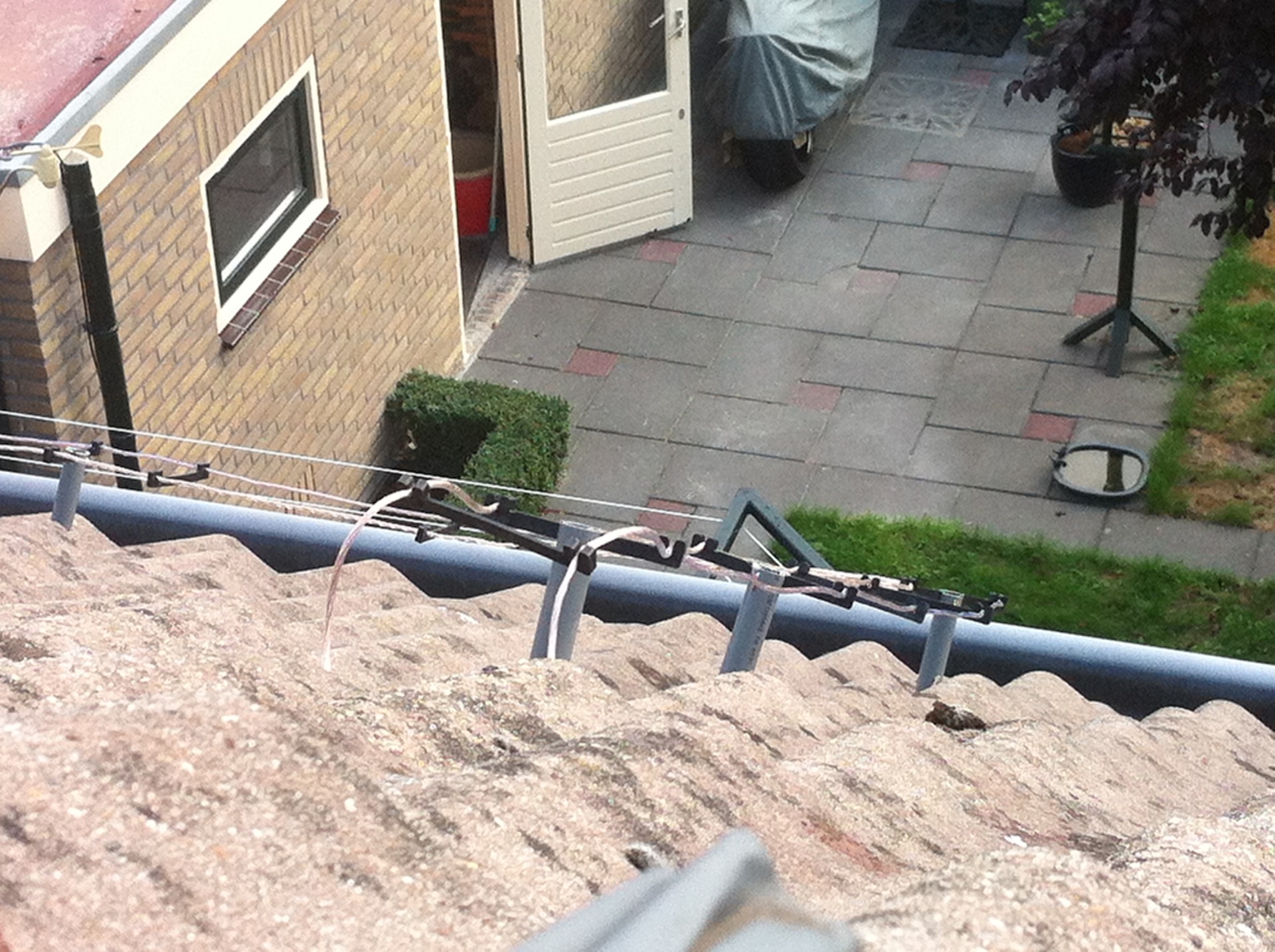

hier de afstandhouders geplaatst
de houders worden op hun plek gehouden door ze achter de pannen te haken.
beetje moeilijk te zien, maar hier maakt de voedingslijn een onvermijdelijke bocht om daarna naar binnen gevoerd te worden.
De voedingslijn in de shack
De voedingslijn komt de shack binnen en word geleid naar de antenne-tuner.
Voordat deze de tuner in geleid word, zit er eerst nog een antennestroom meter tussen om de symmetrie van de antenne te controleren.
De zelfbouw antennestroom meter, althans de opnemer hiervan, in het doosje zitten 2 stroom-transformatoren met een schakeling, welke het signaal doorgeven via de zwarte conector naar mijn antenne-tuner die voorzien is van 2 antennestroom meet-instrumenten.
De binnenzijde van de zelfbouw antenne-stroom meter.
het ontwerp is nagebouwd van Frits , PA0FRI
De antenne tuner ( S-Match ).
De antenne tuner past de impedantie van de tranceiver aan op de impedantie van de antenne.
er zijn vele ontwerpen van antenne-tuners te vinden maar ik heb heel veel plezier van de zelfgebouwde S-match tuner volgens het ontwerp van Frits PA0FRI.

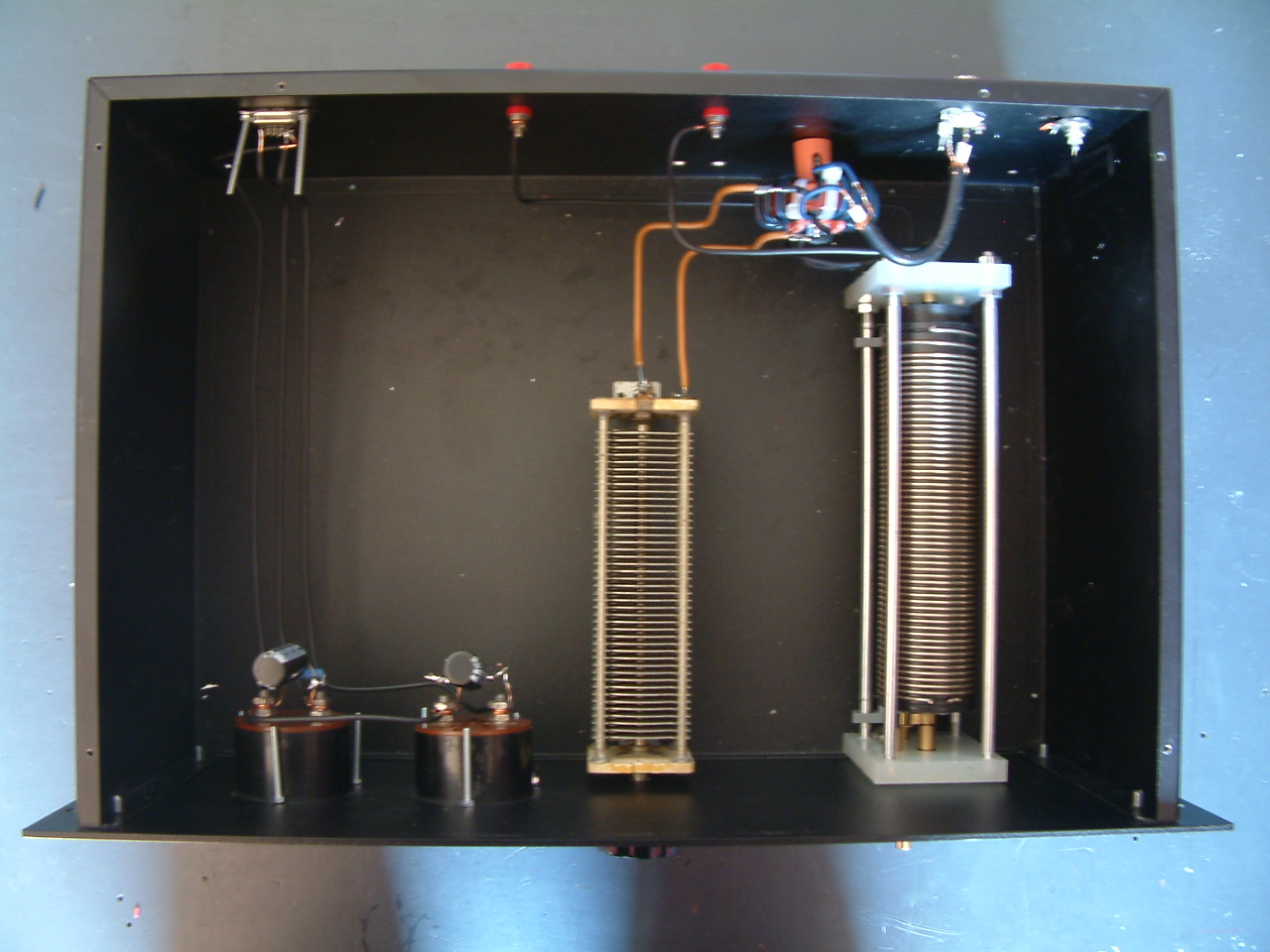

Een kijkje in het interne deel van de S-MATCH, links zijn de aansluitingen naar de antennestroom meet instrumenten.
19" behuizing van metaal voor afscherming van HF

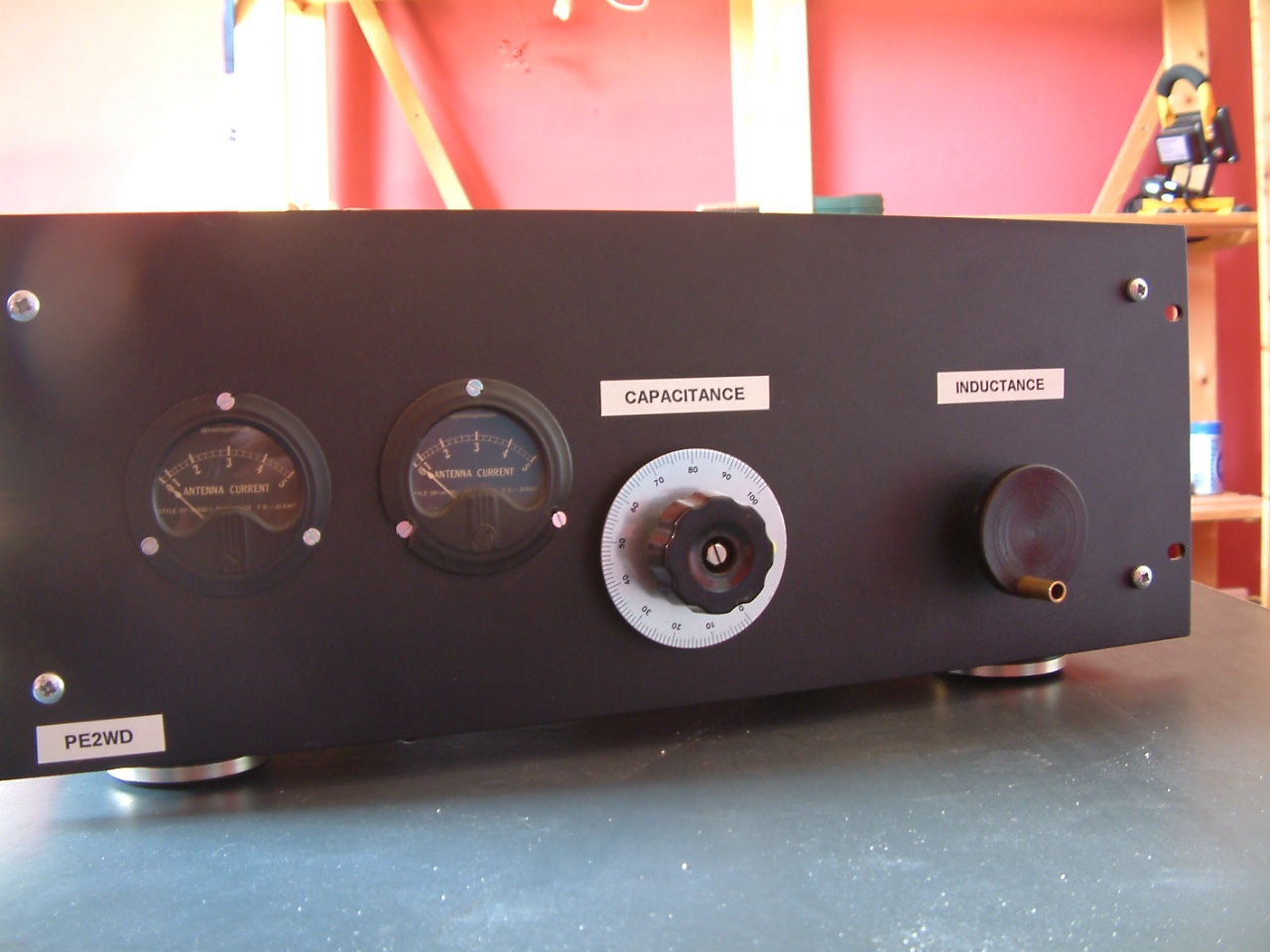

het vooraanzicht.
De antennestroom meters in detail, dit zijn zogenaamde hittedraad instrumenten welke ik omgebouwd heb om te werken met de stroom opnemer.
Deze ombouw is omkeerbaar zodat deze antieke meters altijd nog origineel gemaakt kunnen worden.
