Eindtrap PL519
Na lang zoeken en onderdelen verzamelen leest u hier het verslag van de bouw van een eindtrap voor de amateur-banden,welke gebruikt maakt van lijn-eintrap buizen PL519, welke vroeger gebruikt werden in de Philips KTV toestellen type K6 en K7
Het begon met het zoeken voor een geschikte inbouw kast.
Al snel viel mij oog op een defecte HF eindtrap welke gebruikt werd voor de 11 meter band een RM KLV100

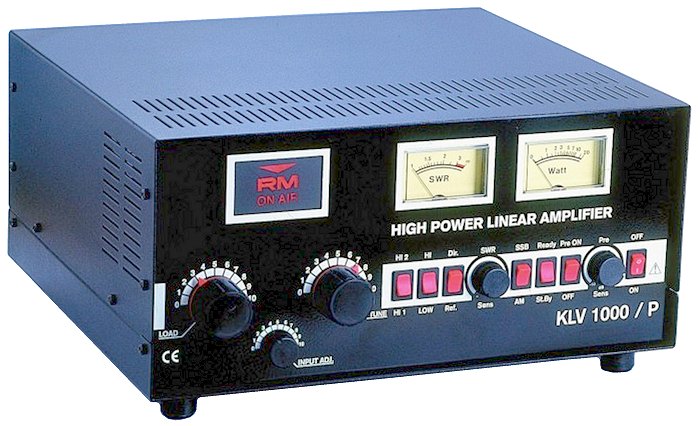

De buitenzijde van de eindtrap, deze is zo origineel mogelijk gehouden.

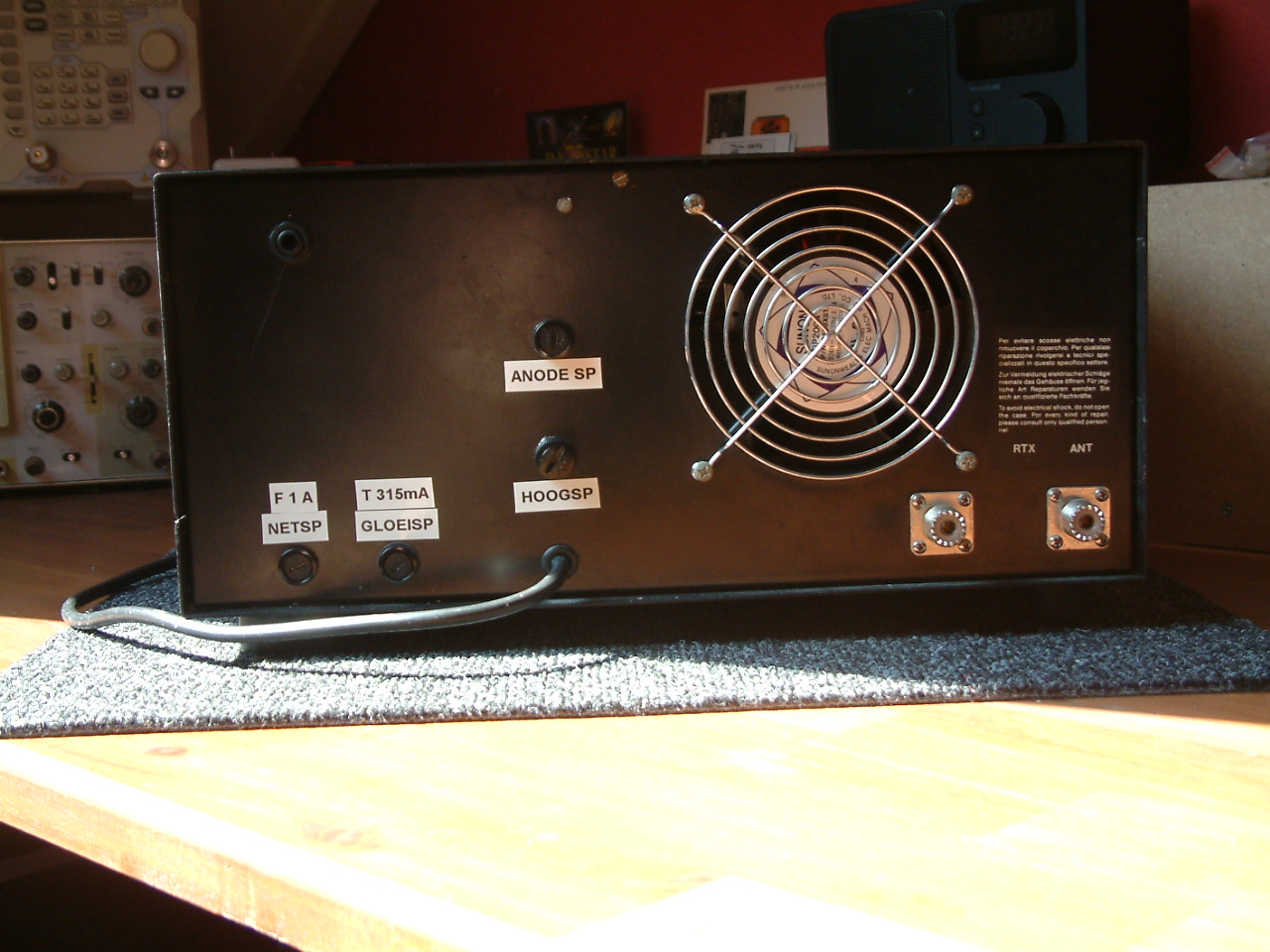

De achterzijde van de eindtrap.

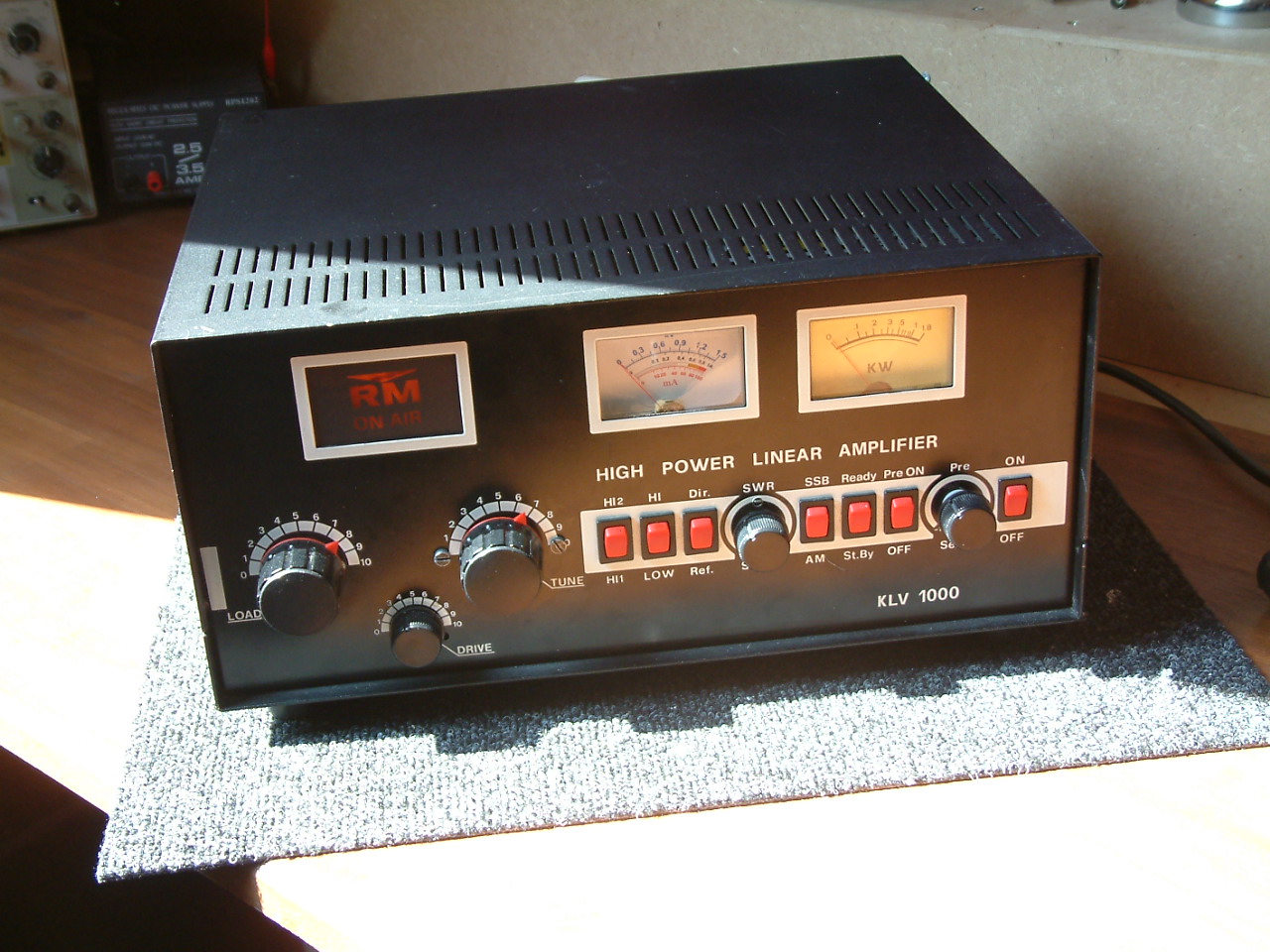

De eindtrap zoal hij nu af is, alleen de teksten moeten nog aangepast

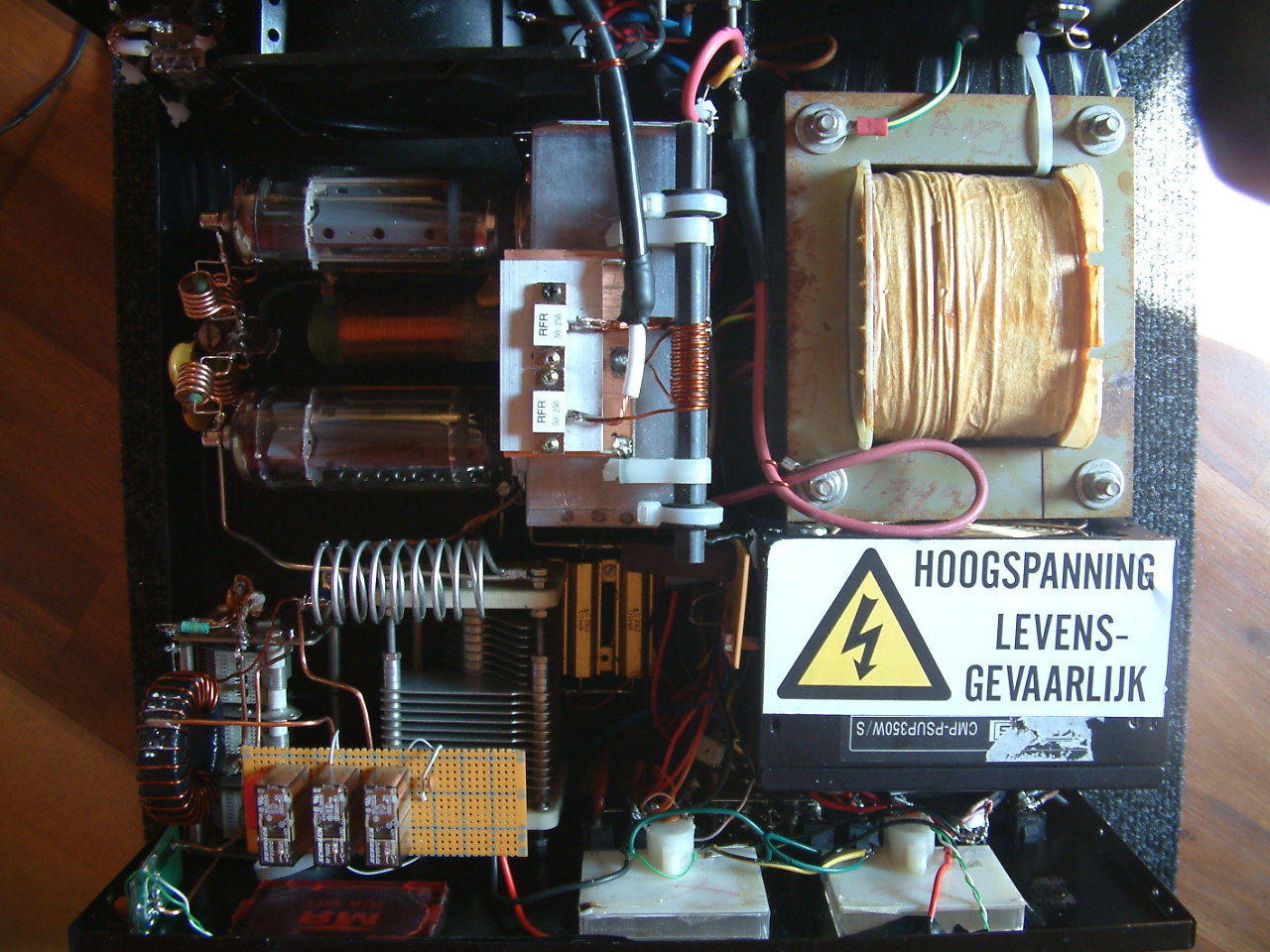

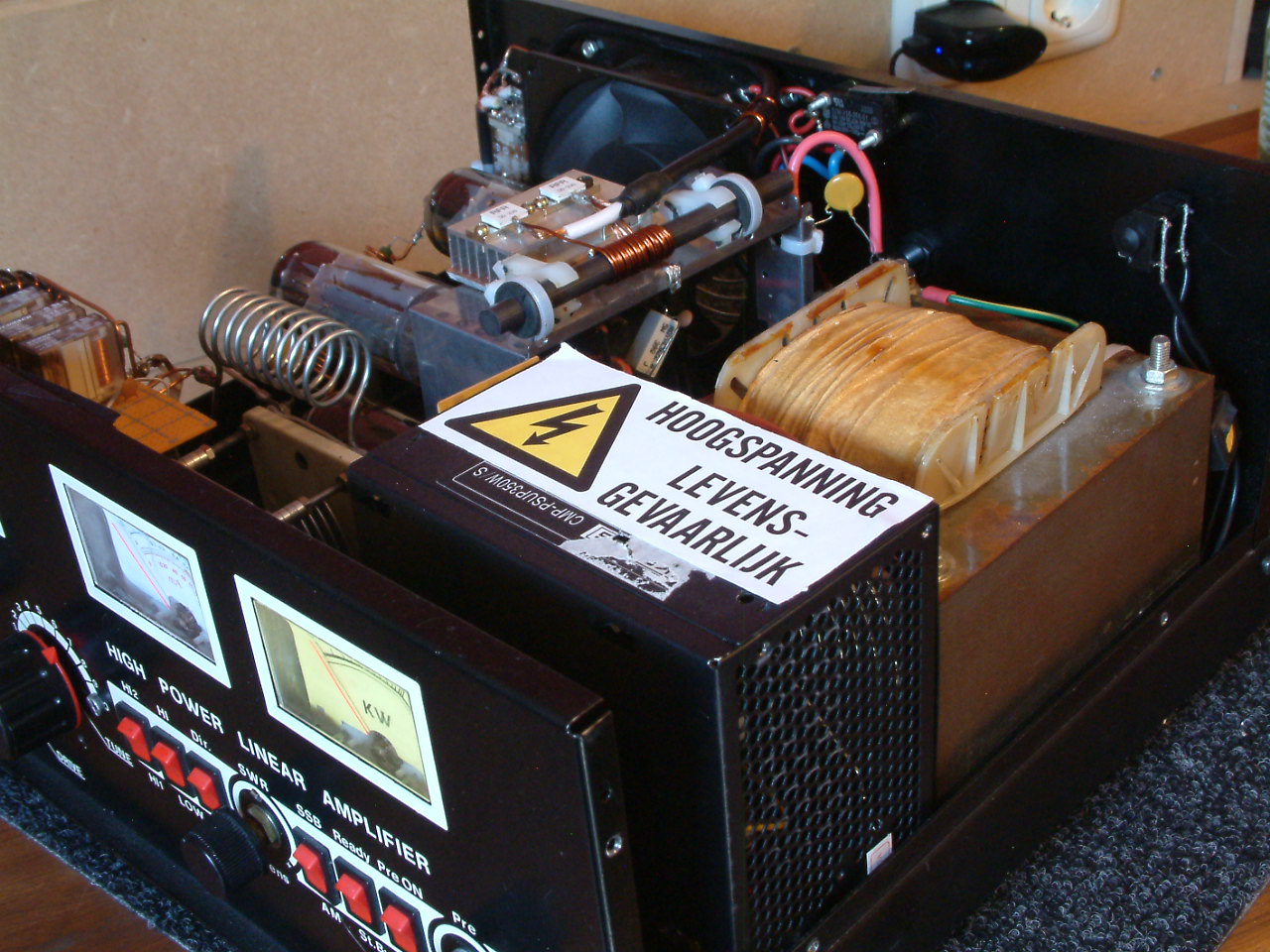

Het hoogspanning compartiment.
in deze afgesloten metalen box bevinden zich de hoogspanning condensatoren voor de voeding en de gelijkrichting maximale spanning: 1200 V
En dan nu in test bedrijf:
Deze kast is ruim genoeg om alle onderdelen te herbergen en het voordeel was dat de transformator voor de hoogspanning nog in orde bleek.

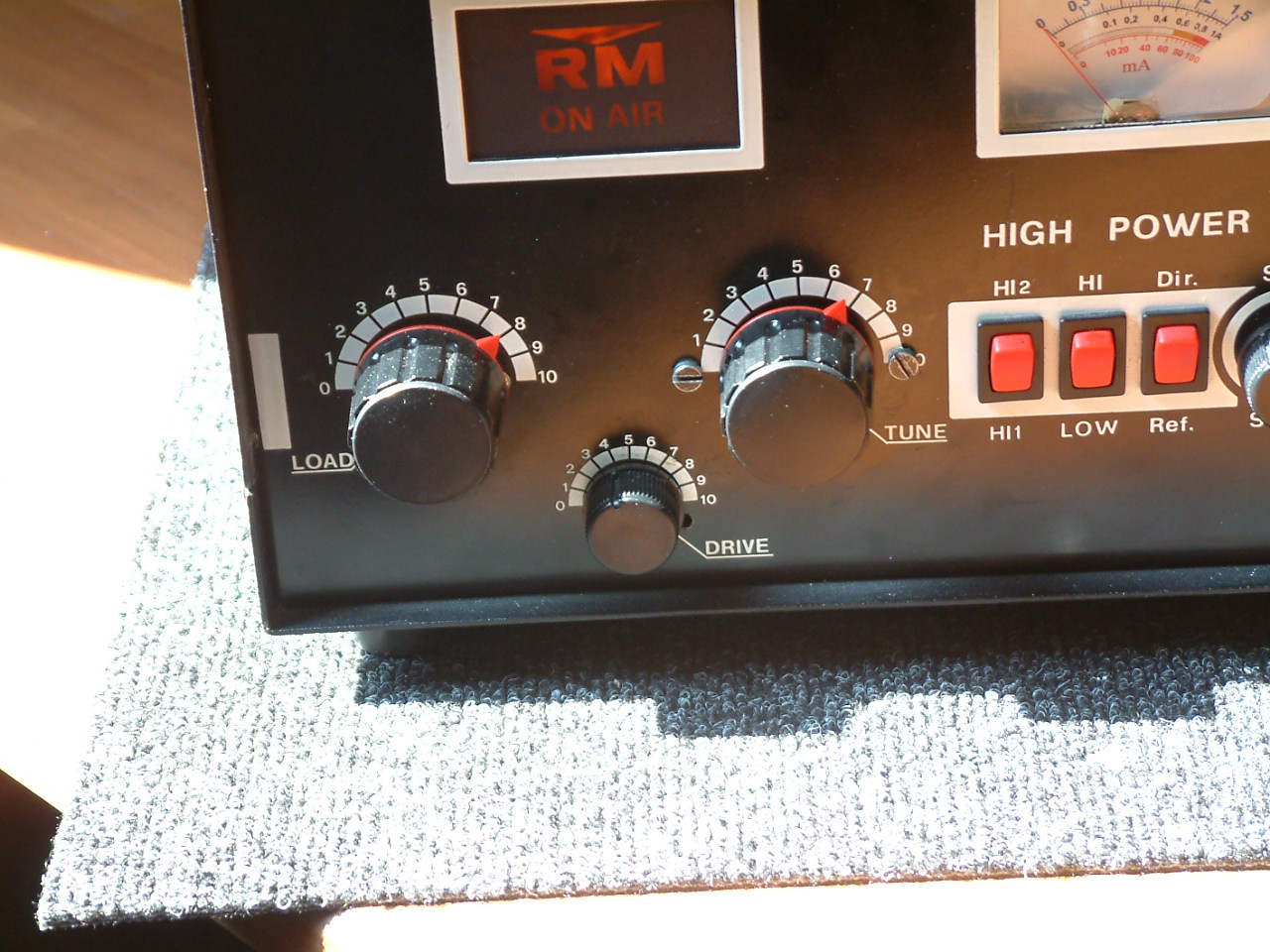

De knoppen " LOAD" en "TUNE", hebben ook nu weer dezelfde functie gekregen, de knop "drive" heeft als functie bandschakelaar gekregen, alleen de tekst moet nog worden aangepast.

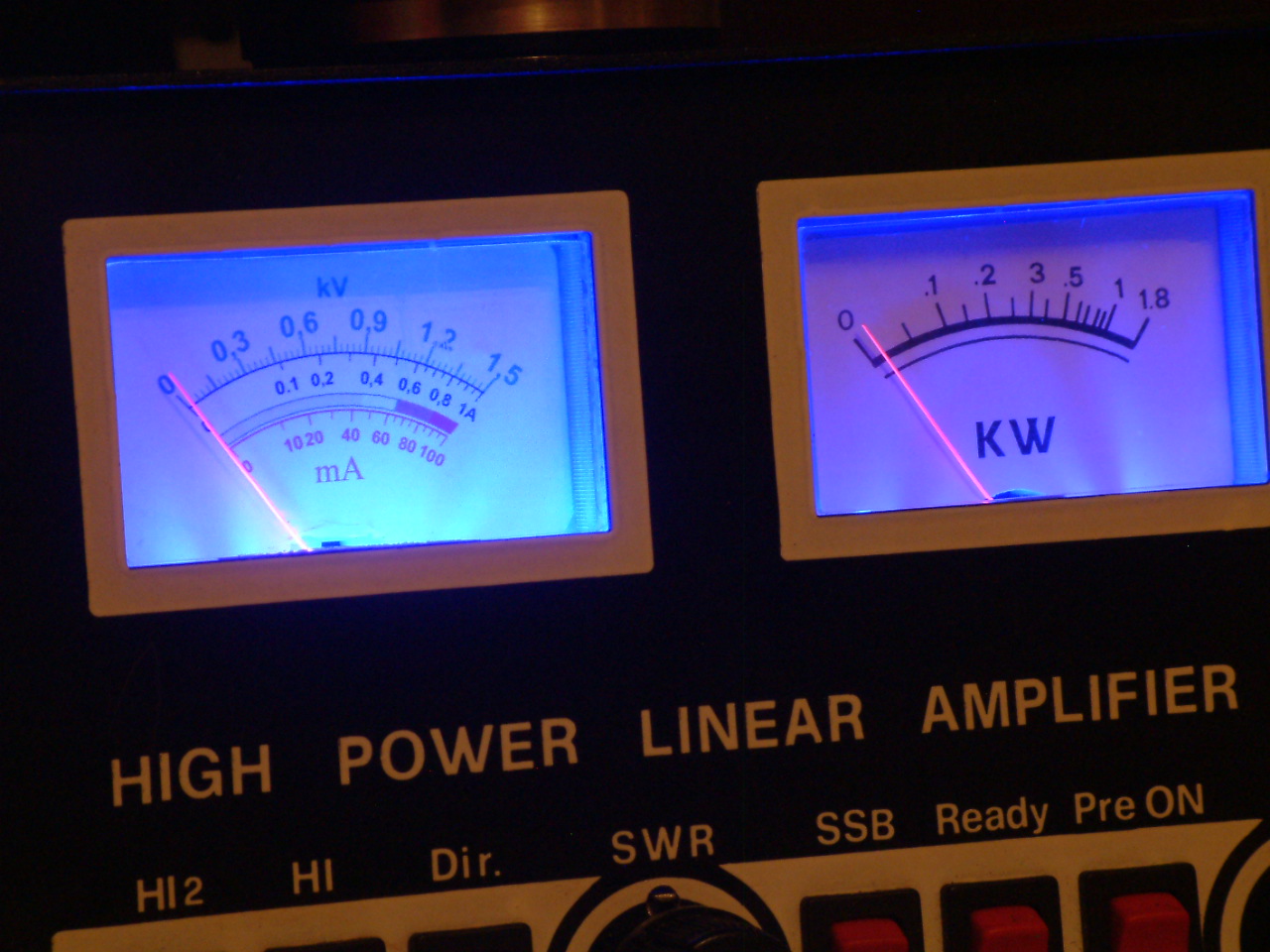

Voorheen was dit de SWR meter, nu heeft deze meter de functie gekregen van Anode volt meter, anode stroom meter, en stroom meter voor de ruststroom instelling

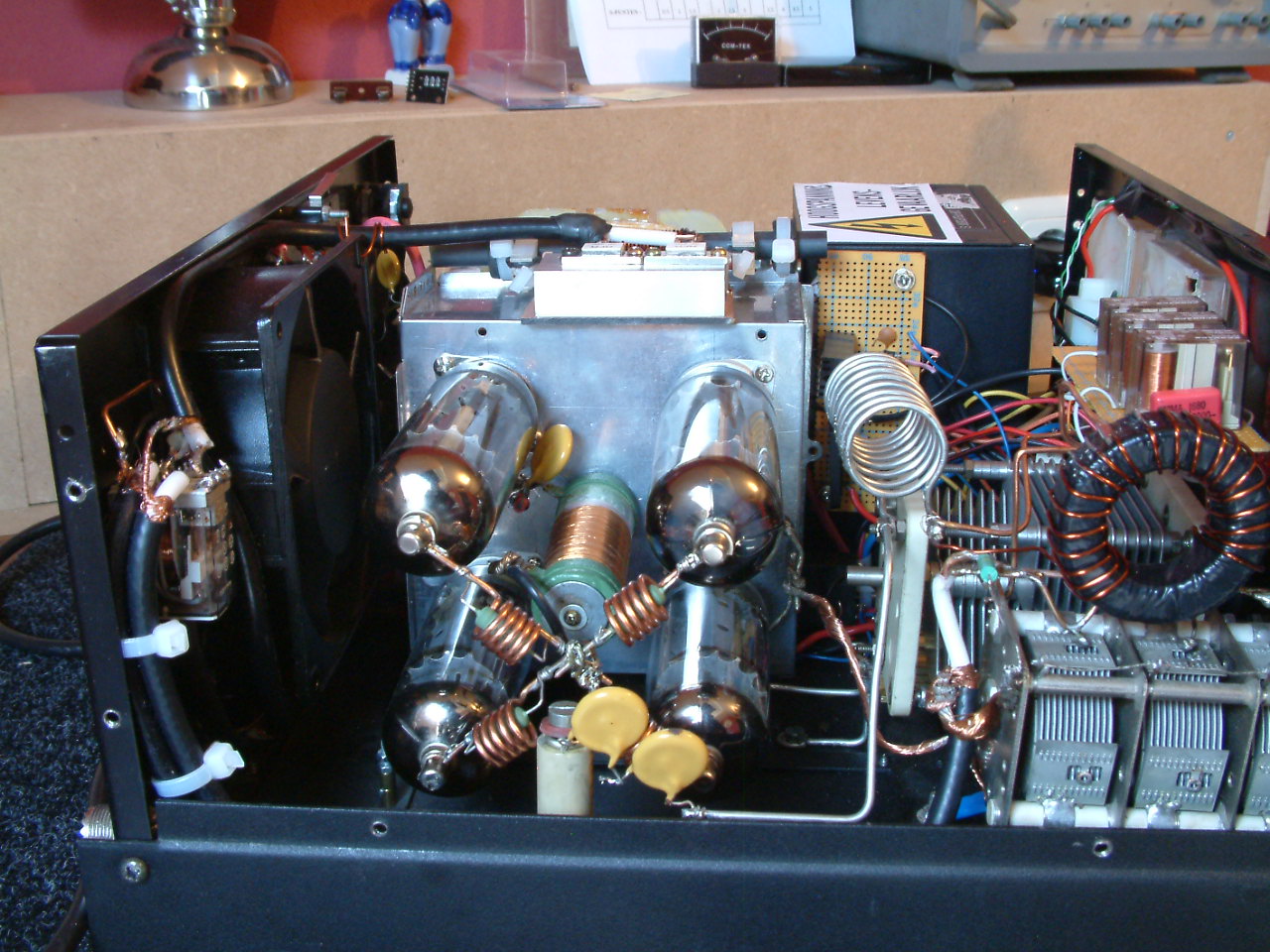

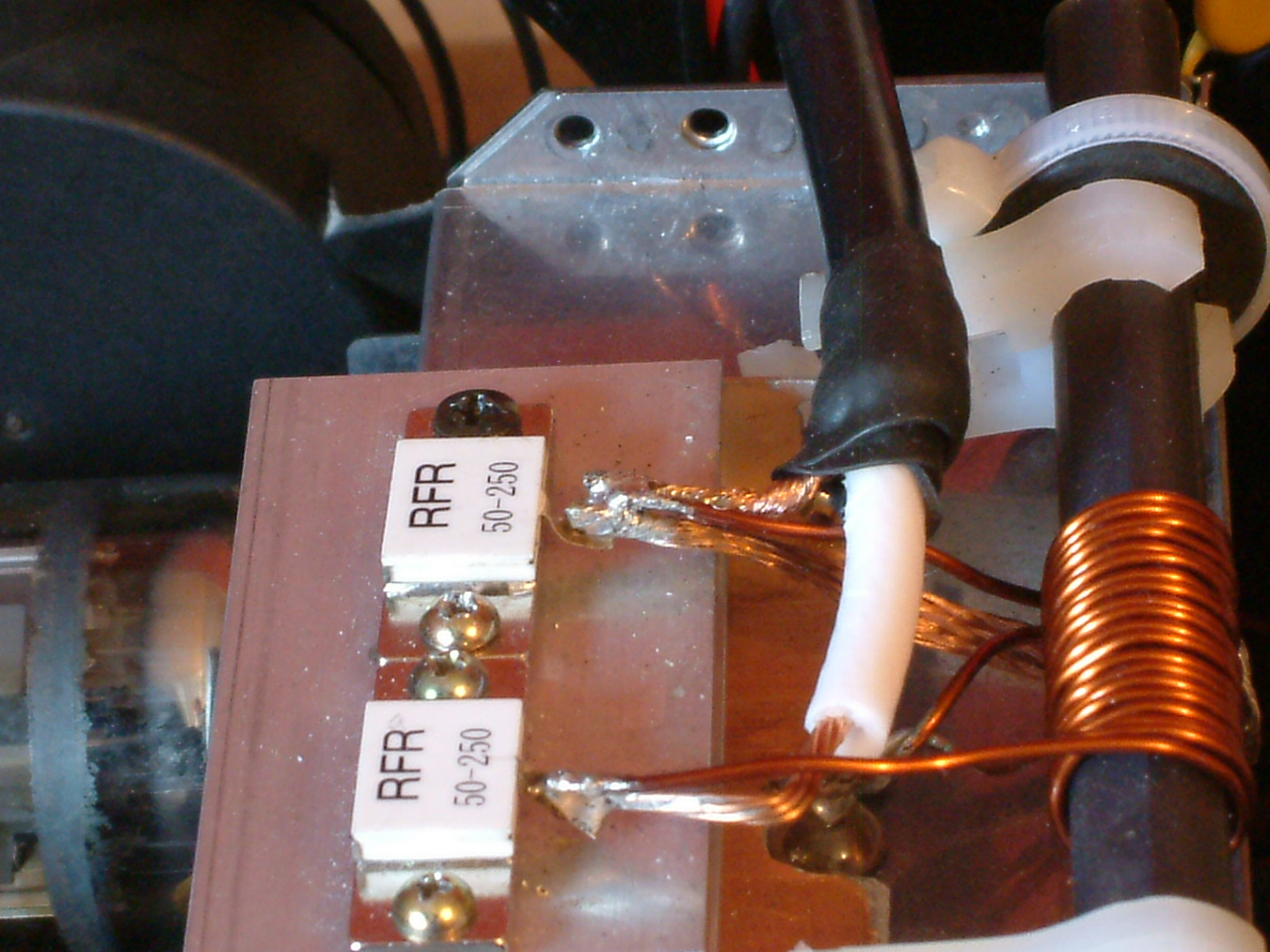

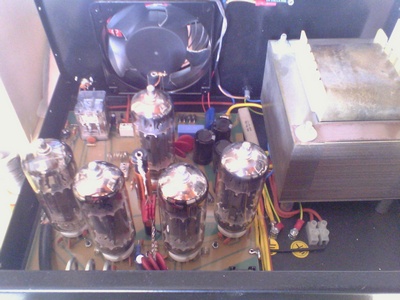

Een inkijk op het inwendige, de eindbuizen zijn horizontaal gemonteerd duidelijk zijn de parasiet stoppers te zien links achter het antenne relais rechts de loading condensator

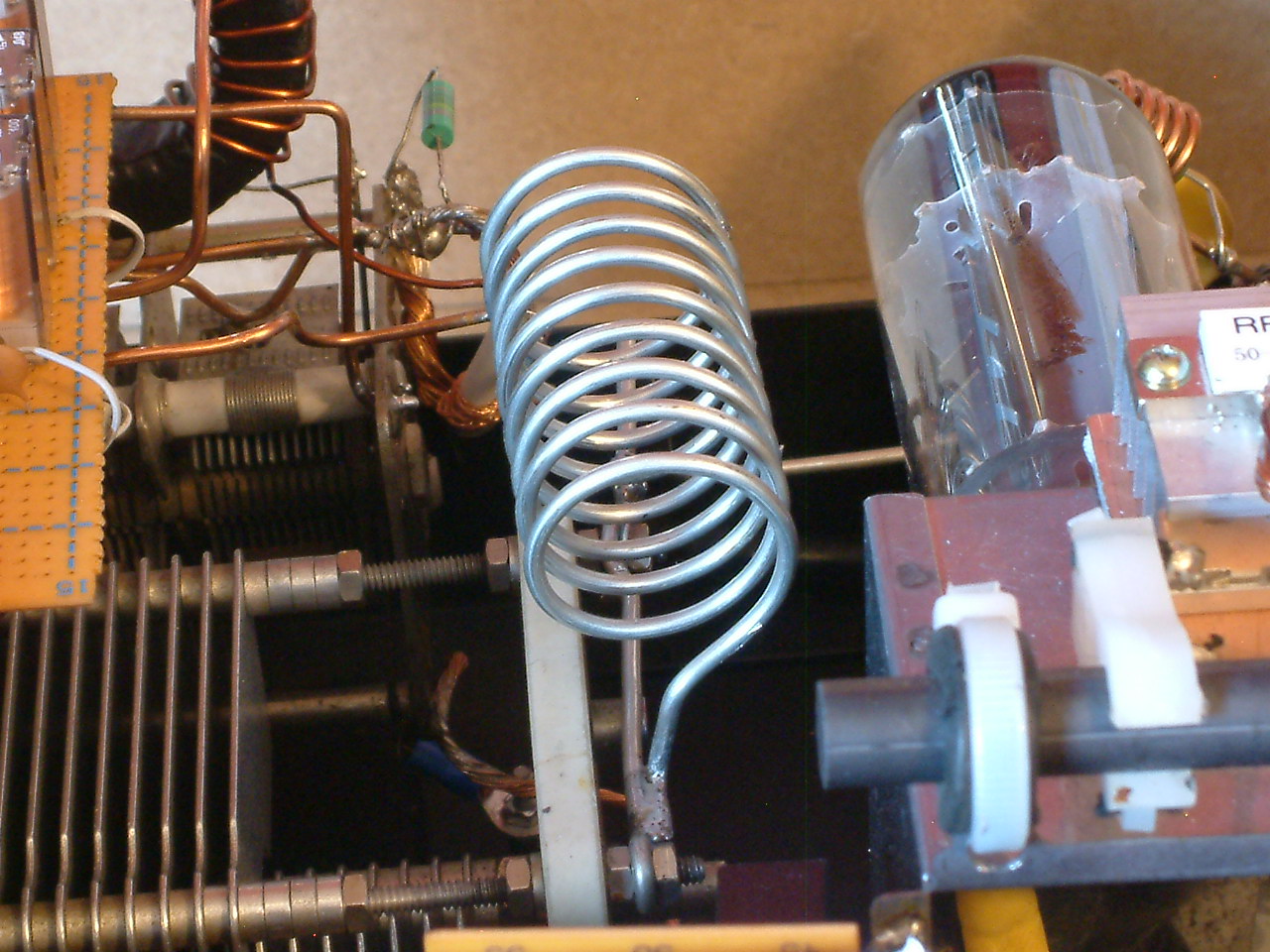

Een close-up van de tank-spoel

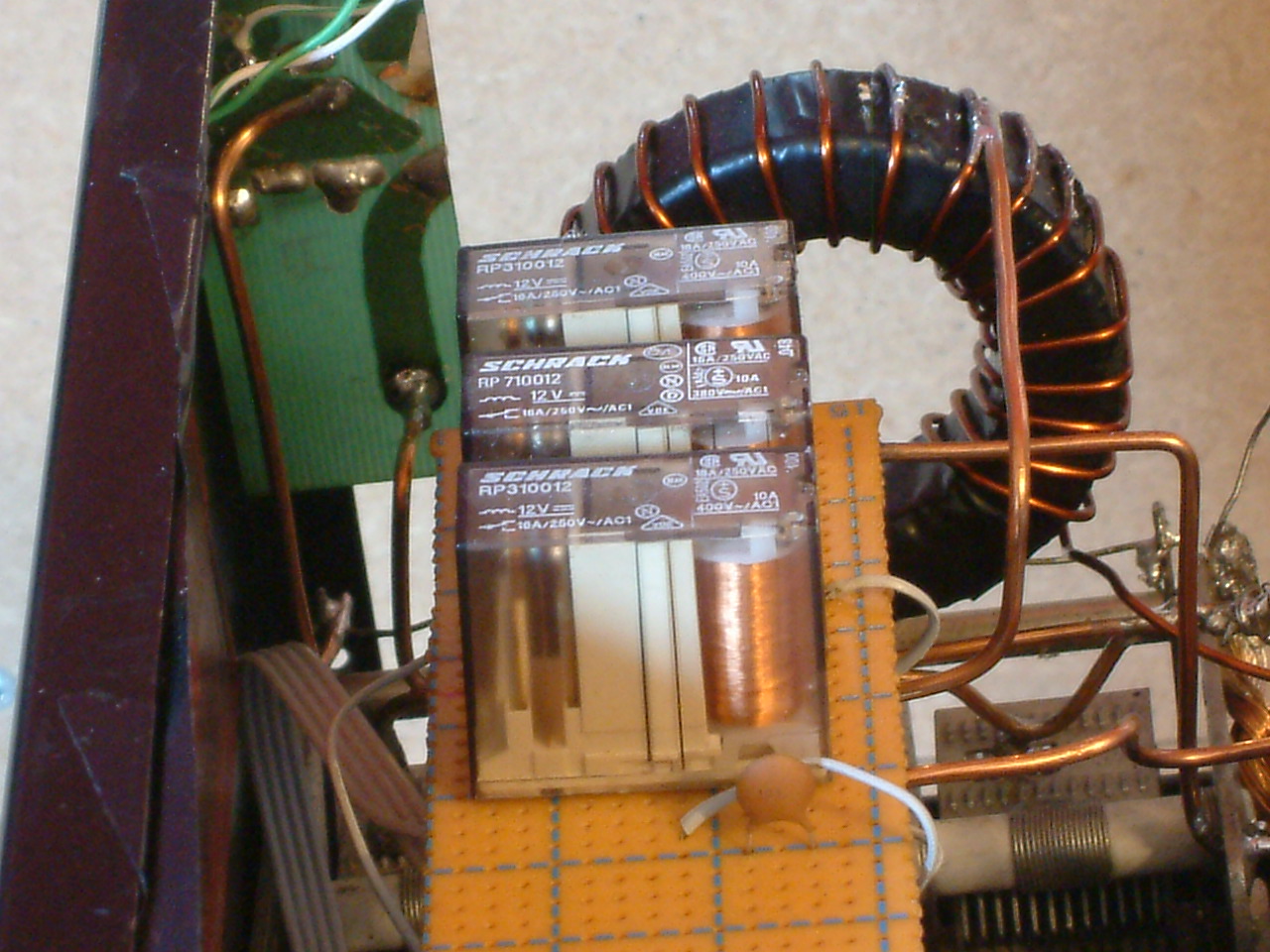

nogmaals zicht op de band-kauze relais, het groene printje bevat de schakeling om de pokermeter instrument aan te sturen en af te regelen.

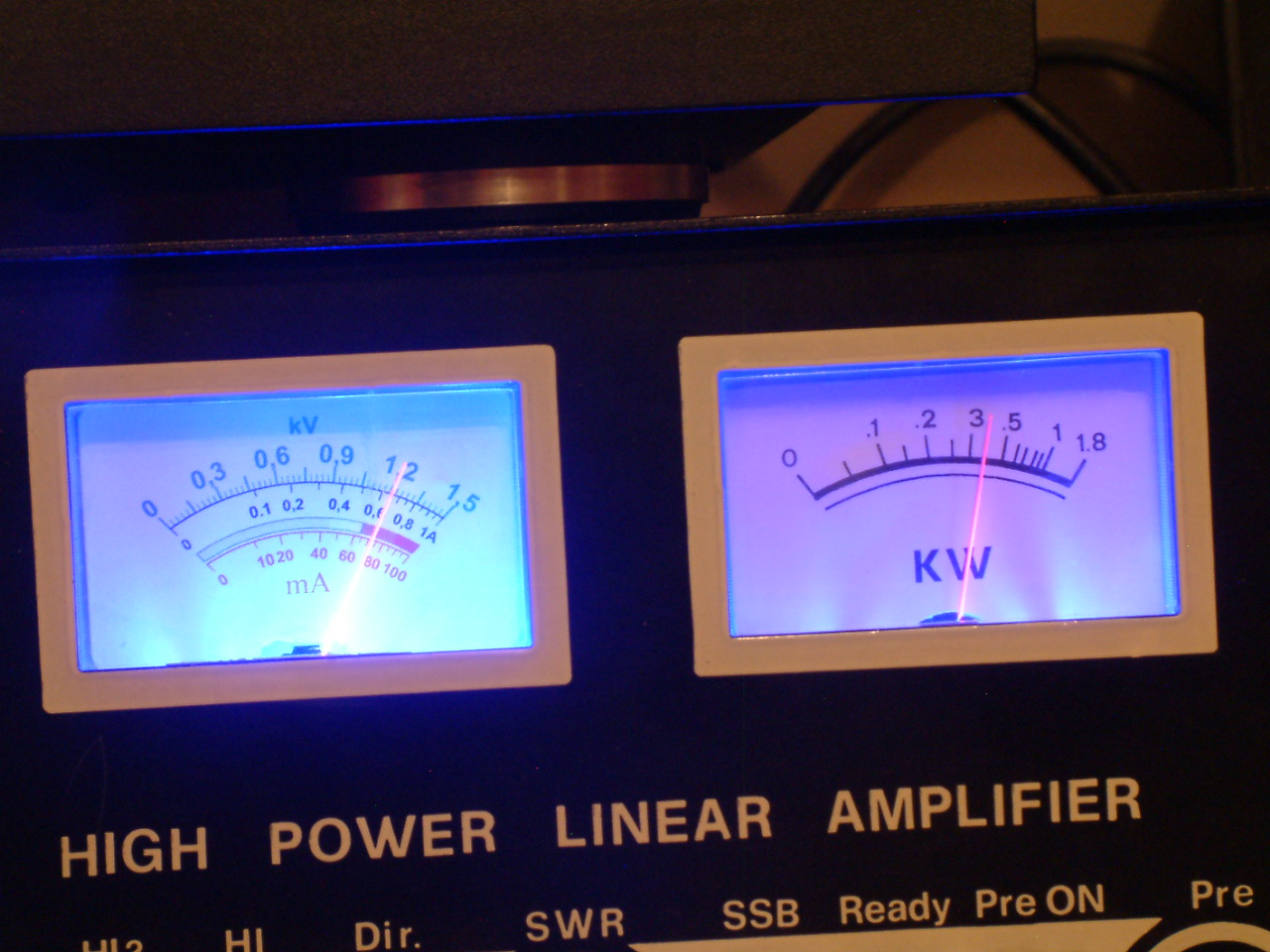

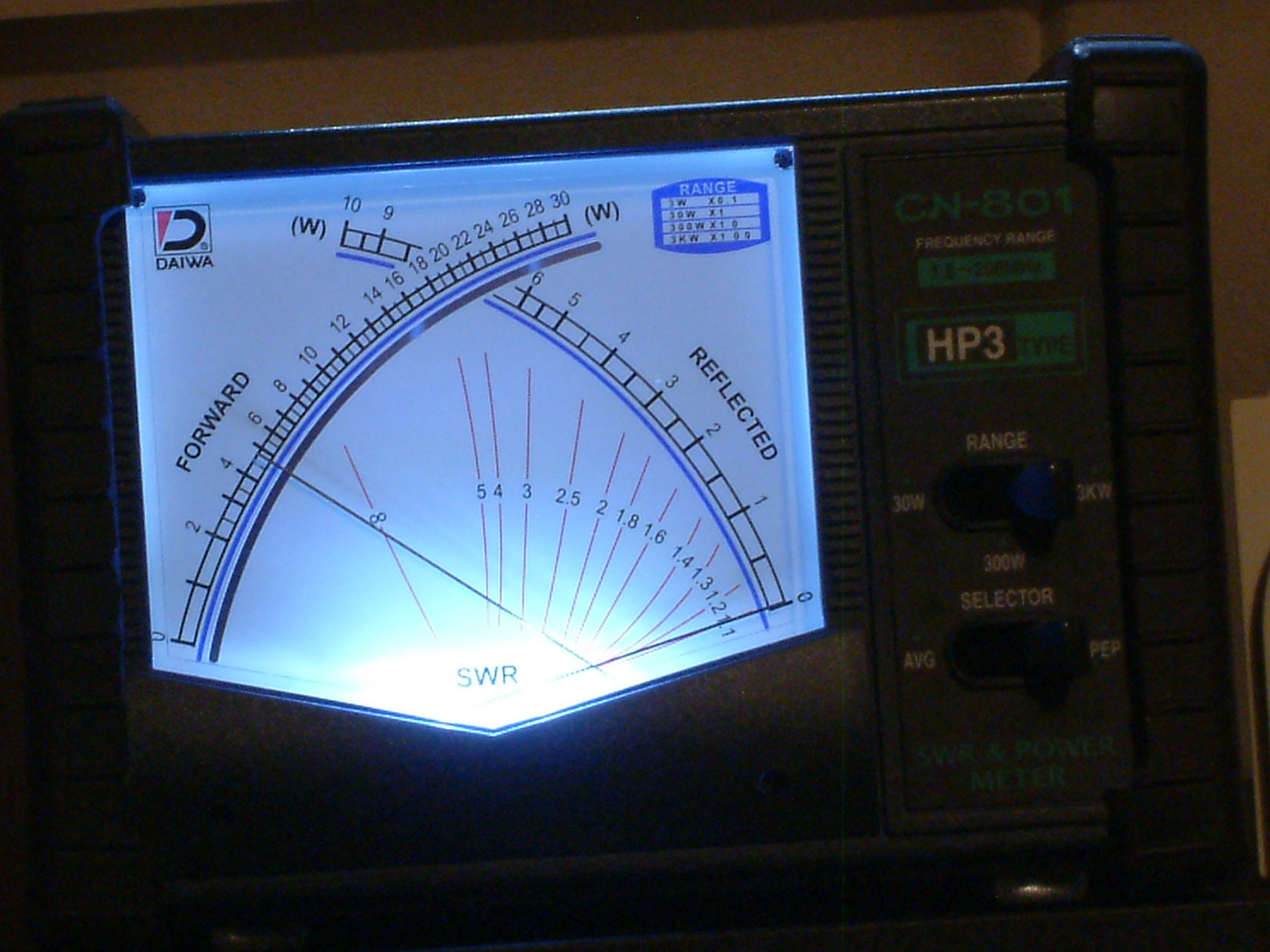

Bij volle insturing en maximaal vermogen op 40 meter.
De PL519 lijn-eindbuis, inmiddels heb ik er voldoende op voorraad om de komend jaren de eindtrap te kunnen gebruiken.

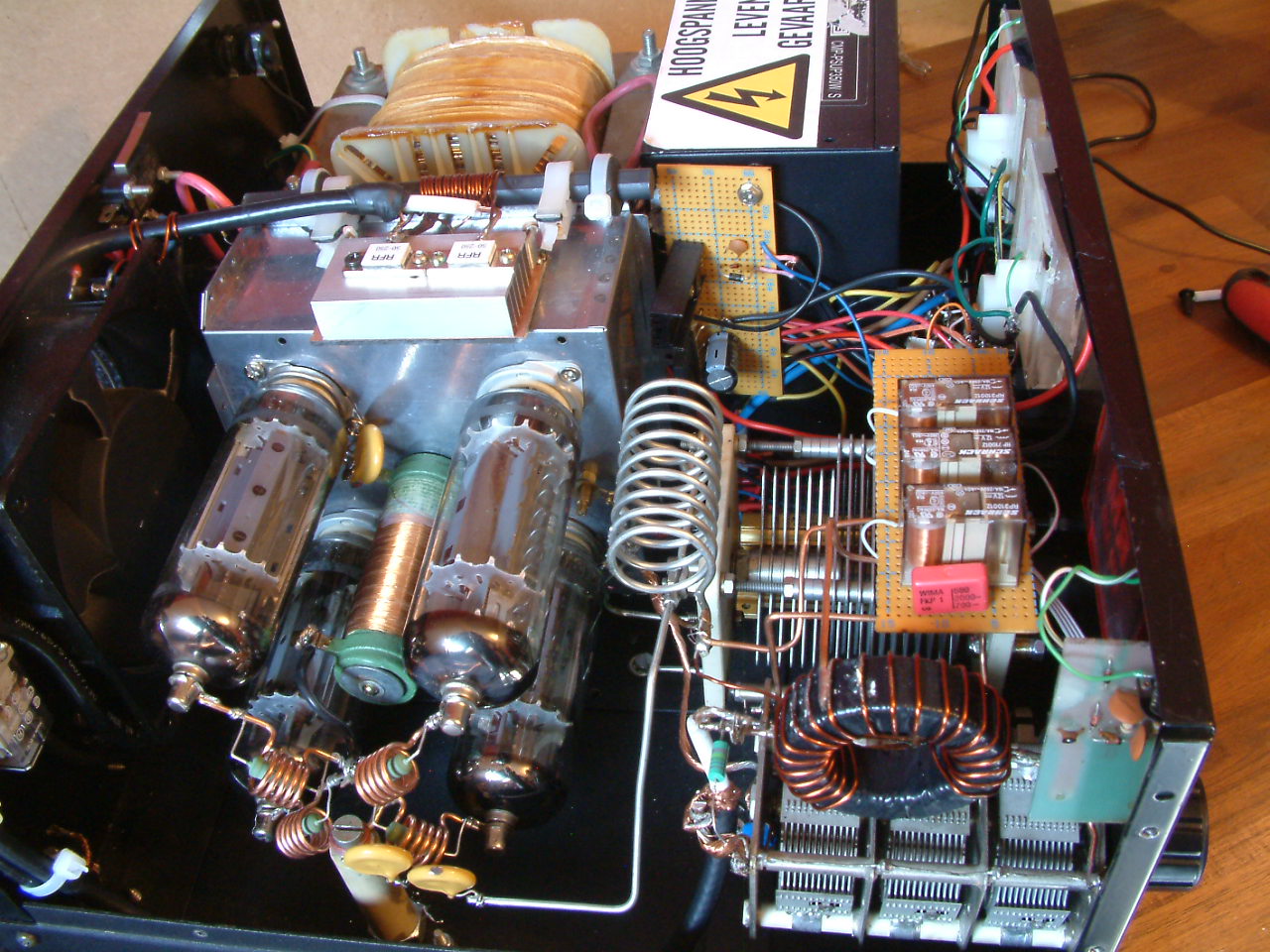

het totaal overzicht zoals het er nu van binnen uitziet.
De buizen zijn horizontaal geplaatst op een sub-chassis., in het midden daarvan is de smoorspoel te zien.
De draaiknop SWR is nu een schakelaar geworden waar mee de meter omgeschakeld kan worden voor de verschillende stroom metingen.
rechts zijn de relais zichtbaar waardoor de band keuze gemaakt kan worden in het pi-filter.

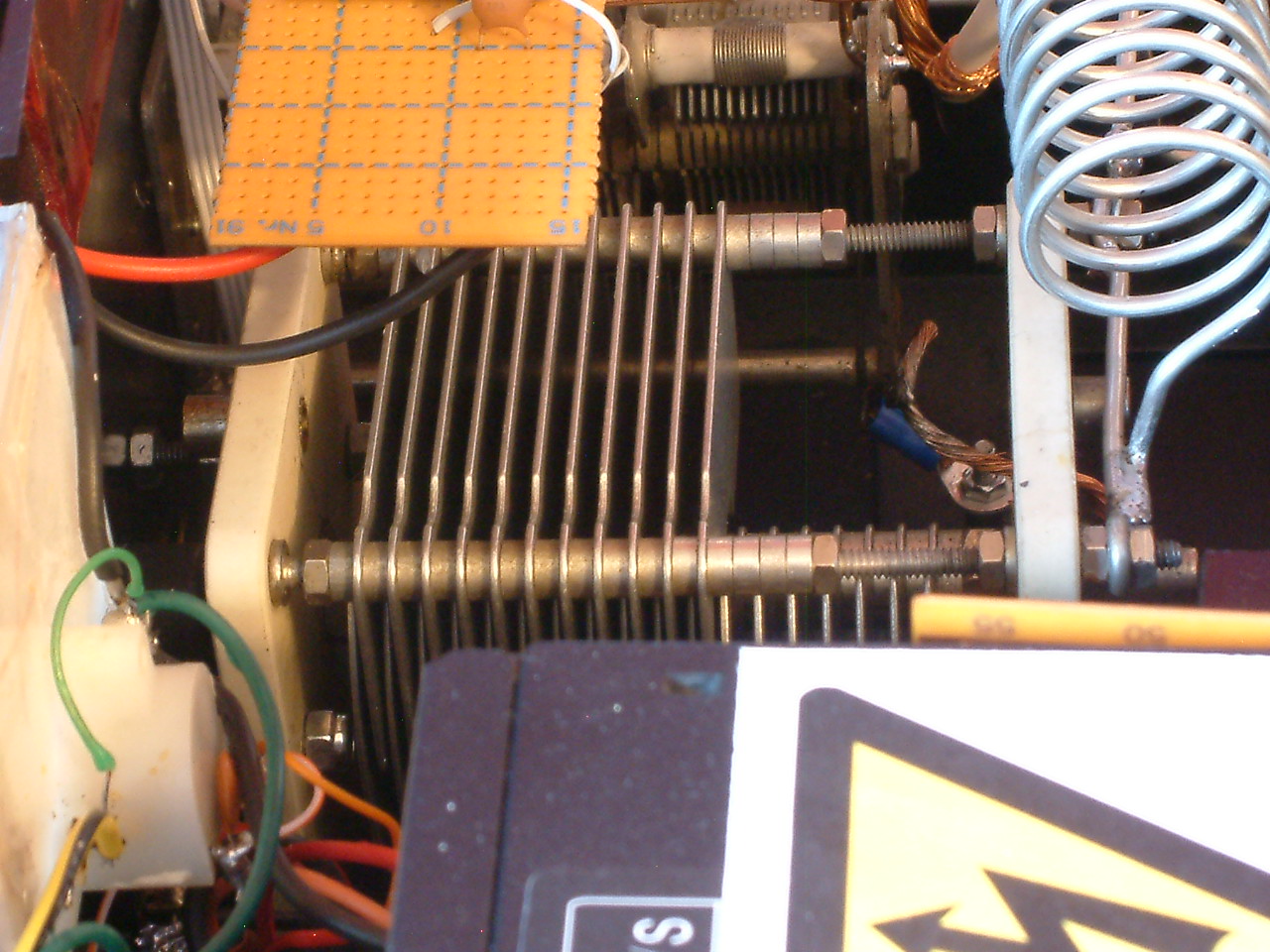

Te zien is de Plaat-condensator deze moest eerst verbouwd worden, de capaciteit was te groot.
maar door wat platen te verwijderen kon de goede waarde worden verkregen.

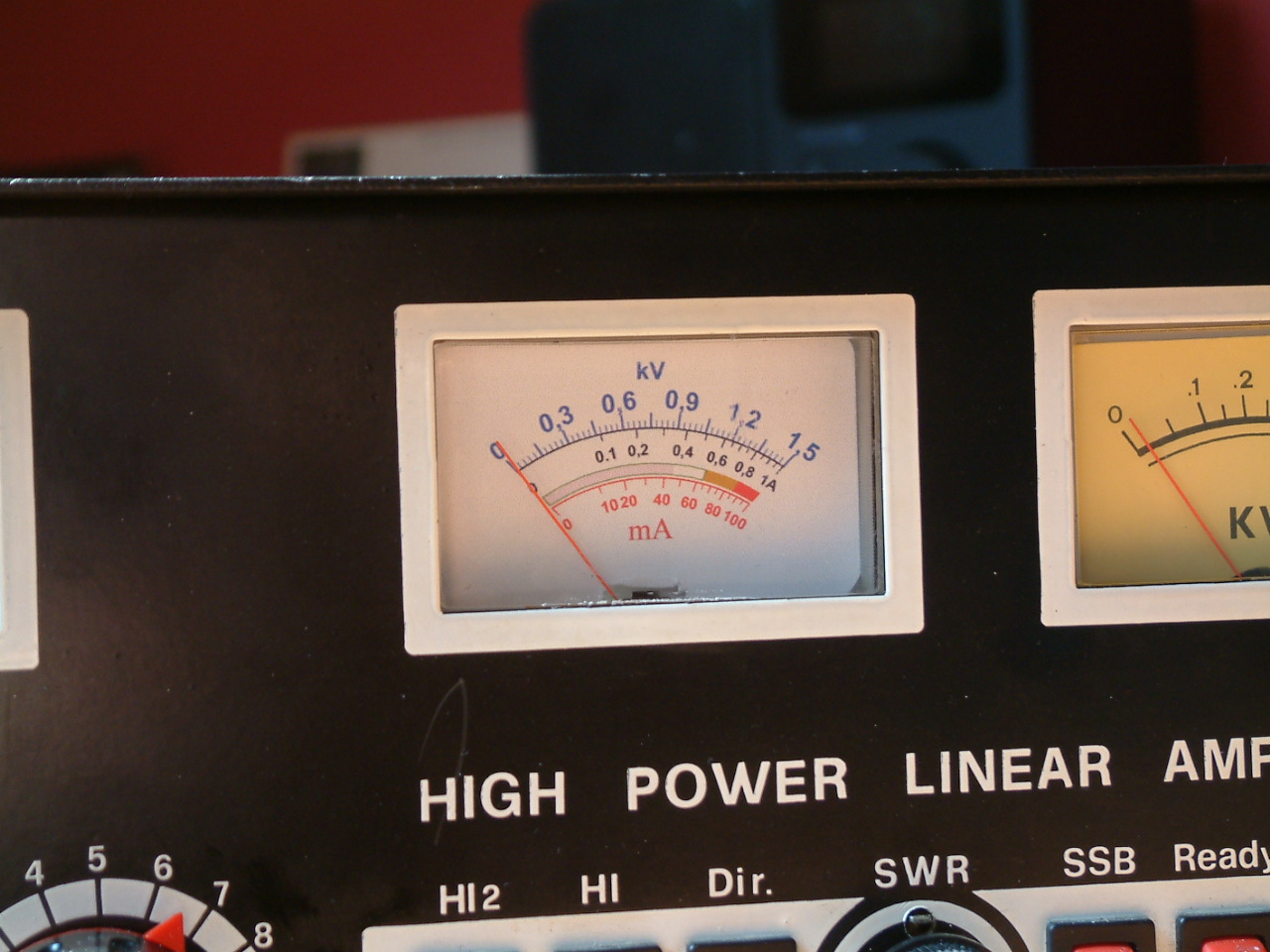

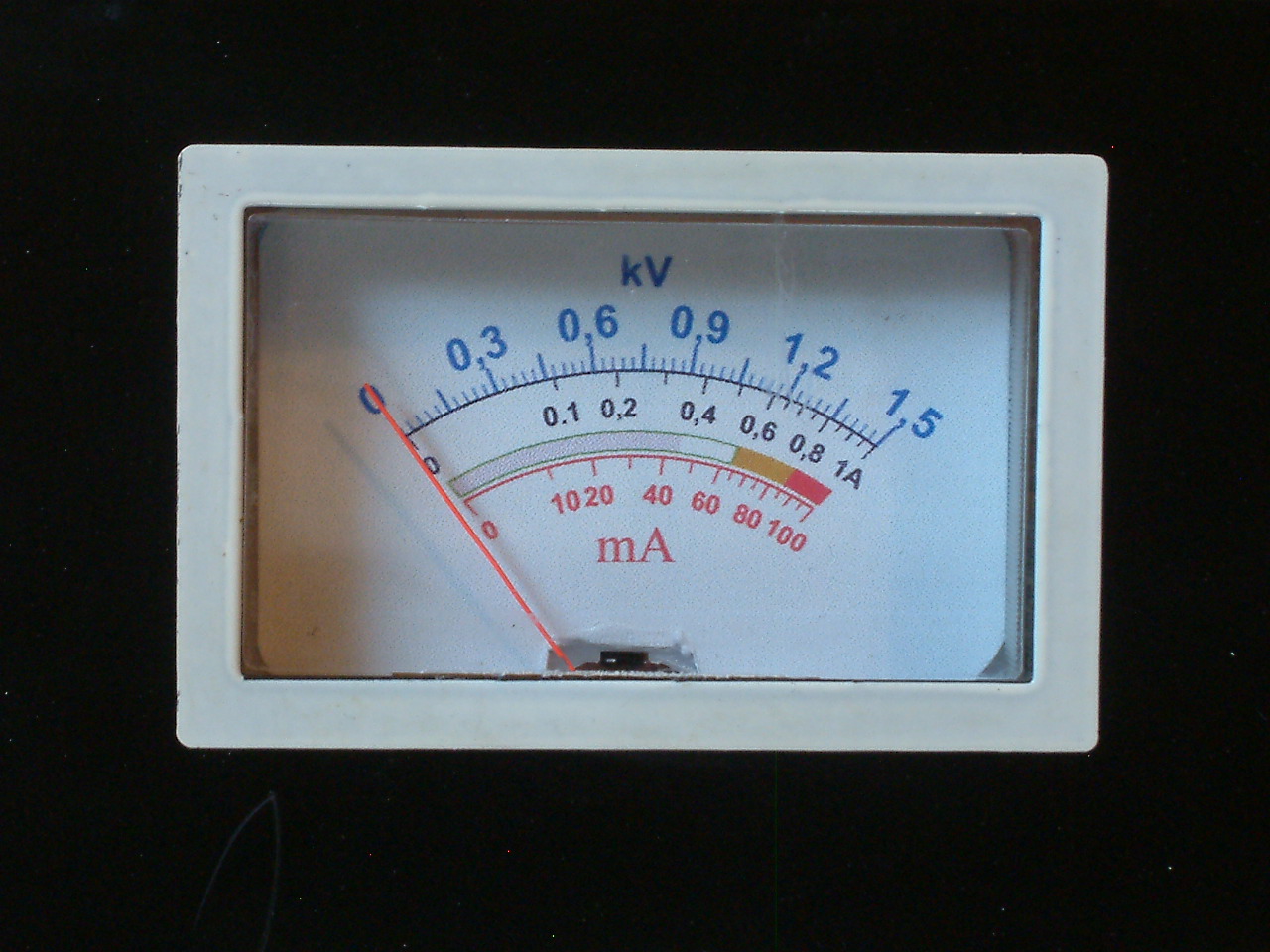

de anode stroom / rust stroom / anode spanning meter.
Het heeft heel wat hoofdbrekens gekost om dit schaaltje te ontwerpen en goed te krijgen maar het resultaat mag er zijn.
en bij volle insturing en maxmaal vermogen op 80 meter
